Por lo general, cuando los fabricantes deciden convertir sus hogares habituales en hogares inteligentes, hacen planes desagradables. ¡Hagámoslo limpio!



Componentes y suministros

Ph a000066 iso (1) ztbmubhmho

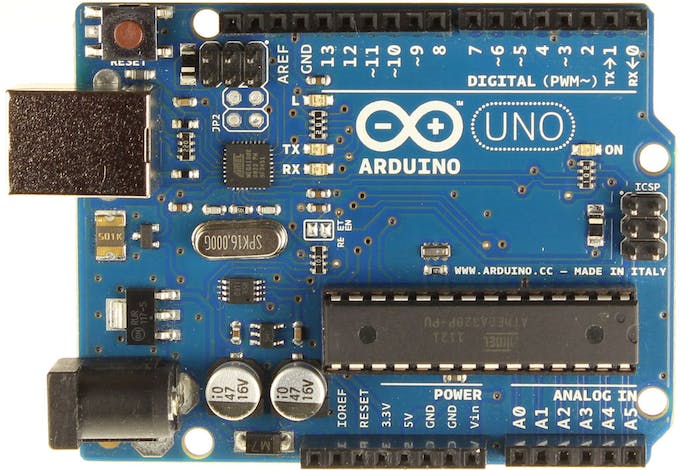

Arduino UNO
×1
Captura de pantalla 2019 03 20 a las 2 38 27 h fqndazqcx1
1 caja
×1
Servos (Tower Pro MG996R)
×1
11026 02
Alambres de unión (genérico)
×1

Herramientas y máquinas necesarias.

Cortador láser

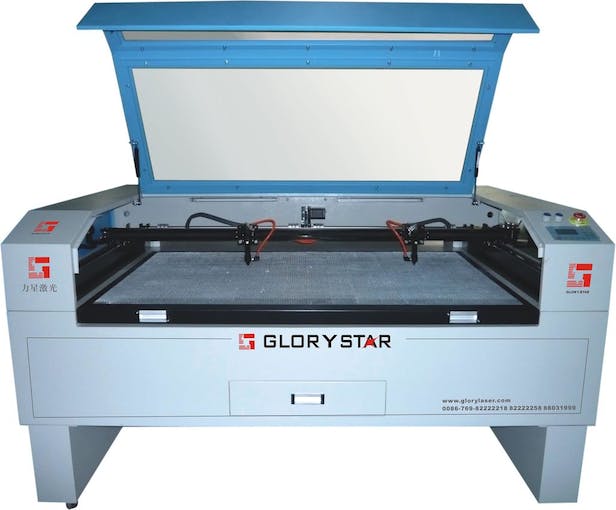

Cortadora láser (genérica)
3 arrastrar
impresora 3D (genérica)

Aplicaciones y servicios en línea

idea web
IDE de Arduino

Acerca de este proyecto

Por lo general, cuando los fabricantes deciden convertir sus hogares normales en hogares inteligentes, compran relés para controlar las luces, pero el resultado de esta aventura será un paquete feo con un horrible lío de cables que no nos gustaría poner en su hogar.

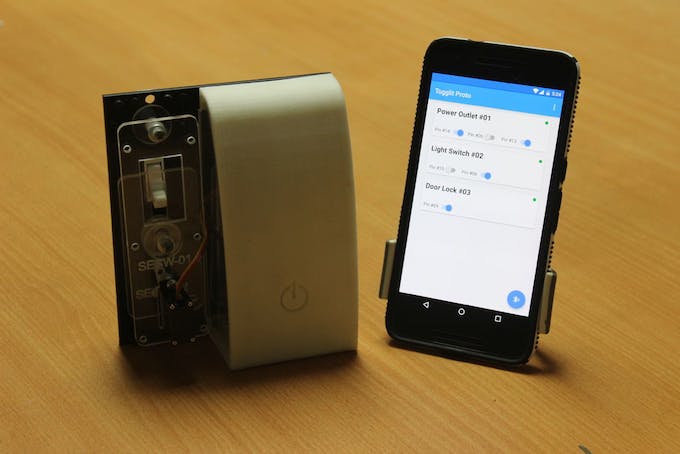

Es por eso que estoy escribiendo este tutorial, aprendamos cómo convertir nuestros hogares en hogares inteligentes con un empaque prolijo que impresionará a sus invitados. He creado un conjunto de kits de automatización del hogar basados ​​en Arduino que le permiten controlar los interruptores de luz y las cerraduras de las puertas en el hogar con su teléfono inteligente. Aquí presentaré el kit de interruptor de luz, considérelo como un kit de bricolaje Switchmate.

Este es un kit que consta de componentes electrónicos (Arduino, puentes), piezas de plástico y una aplicación. Se puede ensamblar fácilmente con un destornillador e instalar en casa con un diseño elegante. Espero que les guste mi tutorial. Puedes ver a mi compañero de equipo Amr explicar la idea del proyecto en el siguiente video, ¡disfruta de la demostración!

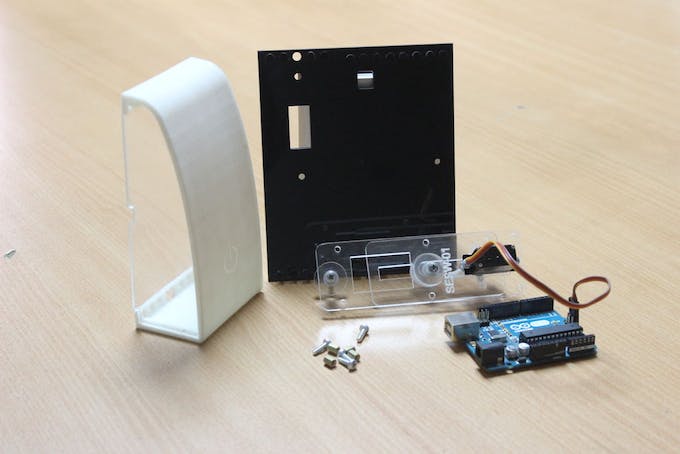

Paso 1: Reúna sus componentes



Lo que necesitarás para este proyecto:

  • Arduino Uno.
  • 1 Caja.
  • Microservomotor.
  • Piezas cortadas con láser para el mecanismo.

Nota: Explicaré esta parte en detalle en un paso separado.

  • Algunos tornillos, arandelas y tuercas.
  • Cubiertas impresas en 3D para el Arduino y el mecanismo.

Nota: Explicaré esta parte en detalle en un paso separado.

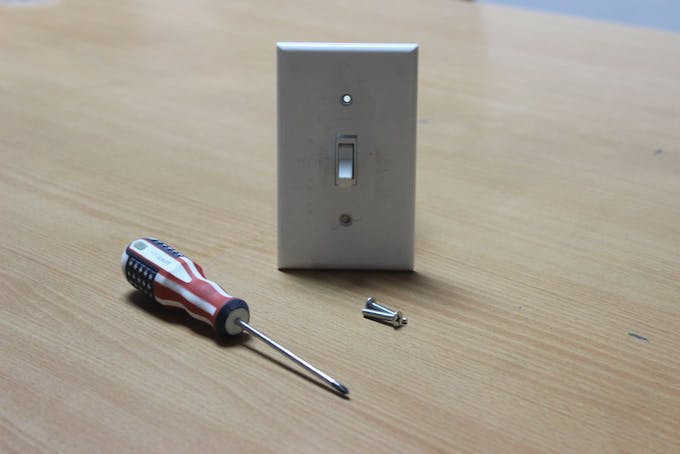

  • Destornillador

Paso 2: corte con láser sus piezas

  • El proyecto consta de 4 piezas plásticas principales:
  • Placa de fijación (cortada con láser de lámina acrílica de 3 mm)
  • Cubierta para Arduino (impresa en 3D)
  • Cubierta para el mecanismo (impresa en 3D)
  • El mecanismo en sí (cortado con láser de una lámina acrílica de 3 mm)

Después de diseñar estas piezas en SolidWorks, exporté los archivos en dos tipos:

  • Archivos DXF para la cortadora láser.
  • Archivos STL para la impresora 3D.

En este paso, hablaré sobre las piezas cortadas con láser y encontrará todos los archivos dxf adjuntos.

Para la placa de montaje:

Consta de dos partes, la lámina acrílica grande y los pequeños puntos circulares.

Usé una lámina acrílica de 3 mm para cortar la parte grande, luego usé una lámina acrílica de 6 mm para cortar los pequeños puntos circulares. Después de eso, usé superpegamento para unirlos.

Usaré estos puntos para unir las cubiertas a la placa de fijación como las piezas de LEGO.

Para piezas de mecanismo:

Yo creo en el concepto de «No reinventar la rueda»así que seguí este grande Tutorial. En este tutorial encontrarás todos los detalles necesarios para hacer las partes del mecanismo y ensamblarlas. ¡Ahora, precalentemos la impresora 3D!

FO4G8EWIPH4T29Y.dxf
FP5SOTLIPH4T29Z.dxf
FHNB60JIPH4T2A0.dxf

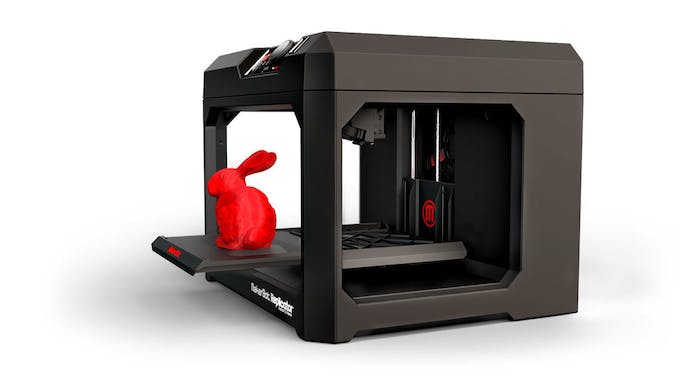

Paso 3: Imprime las portadas en 3D

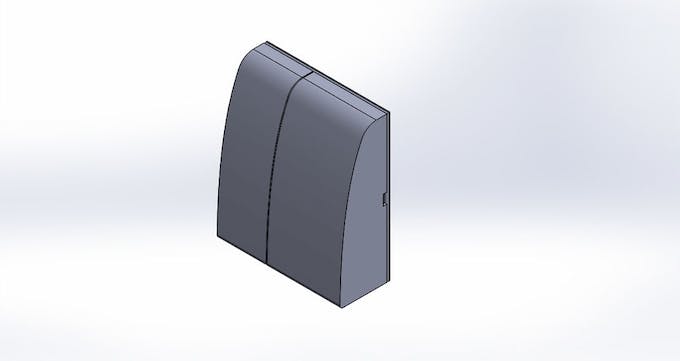

Tenemos dos partes para imprimir en 3D, la tapa de Arduino y la tapa del mecanismo. Usé la técnica LEGO para fijarlos con la placa de fijación.

Todo lo que tiene que hacer es elegir el archivo STL adjunto y encontrar una buena impresora 3D en un Makerspace o Fablab cercano, luego elegir su color favorito y decirle a los mantenedores de la impresora 3D que configuren la impresora 3D para que se adapte a sus piezas.

En mi caso, usé filamento ABS blanco y luego hice que los muchachos lijaran las piezas y las pintaran para que quedaran brillantes.

F8A99C9IPH4T2AW.stl
FFQFJ0IIPH4T2AX.stl

Paso 4: Circuito electrónico, codificación Arduino y aplicación móvil



¡Hagamos que esas piezas se muevan!

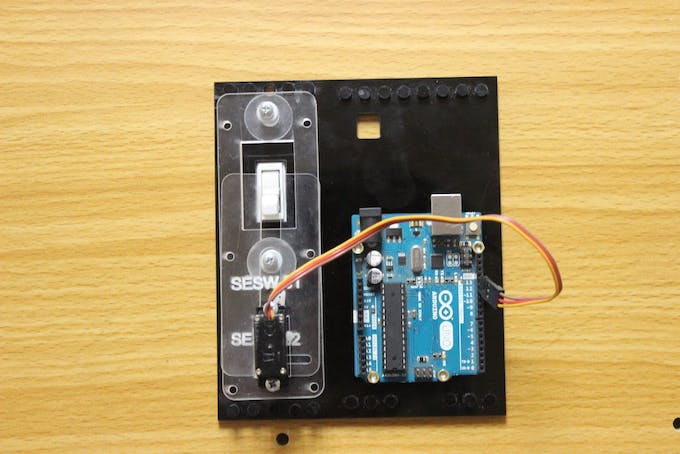

La electrónica de este proyecto es muy simple, todo lo que tienes que hacer es poner 1Sheeld en Arduino UNO y luego conectar el servomotor a 1Sheeld y Arduino como se explica en las fotos adjuntas.

Use su cable USB para conectar el Arduino a su PC y descargue el boceto de Arduino adjunto.

Si tiene algún problema al usar 1Sheeld, siga este obtener tutorial declarado.

Puede utilizar el adaptador de 5 V/2 A para alimentar todo el sistema.

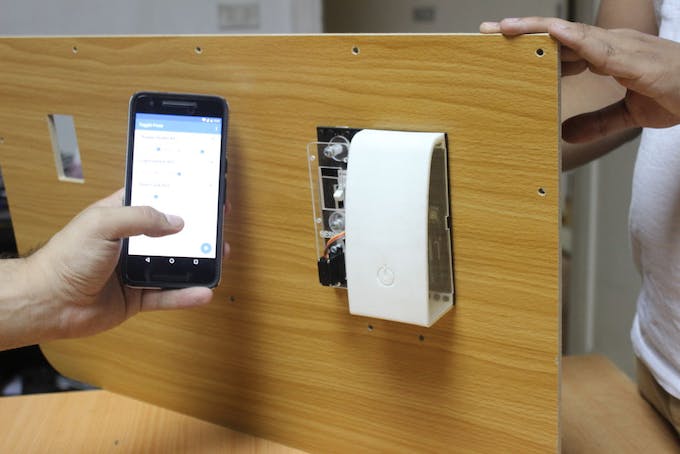

Después de eso, debe usar el apk adjunto para ejecutar la aplicación móvil en su teléfono inteligente para controlar sus luces.

Puede crear su aplicación móvil personalizada usando 1 SDK Shellpuedes descargarlo desde este Enlace.

FSG9YH1IPH4T1ZR.ino
FUQZI4DIPH4T1ZS.apk

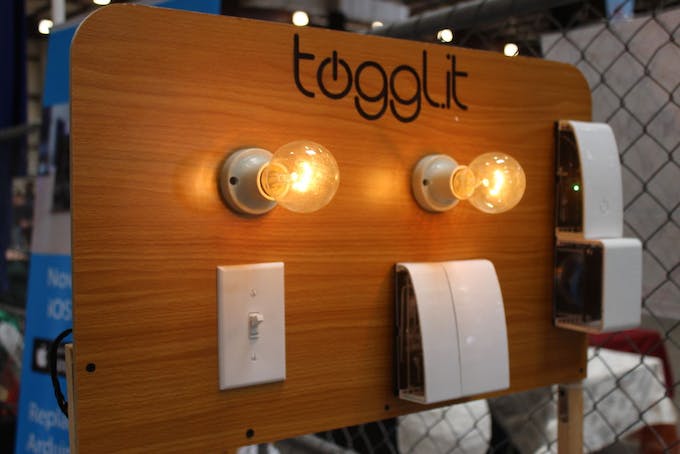

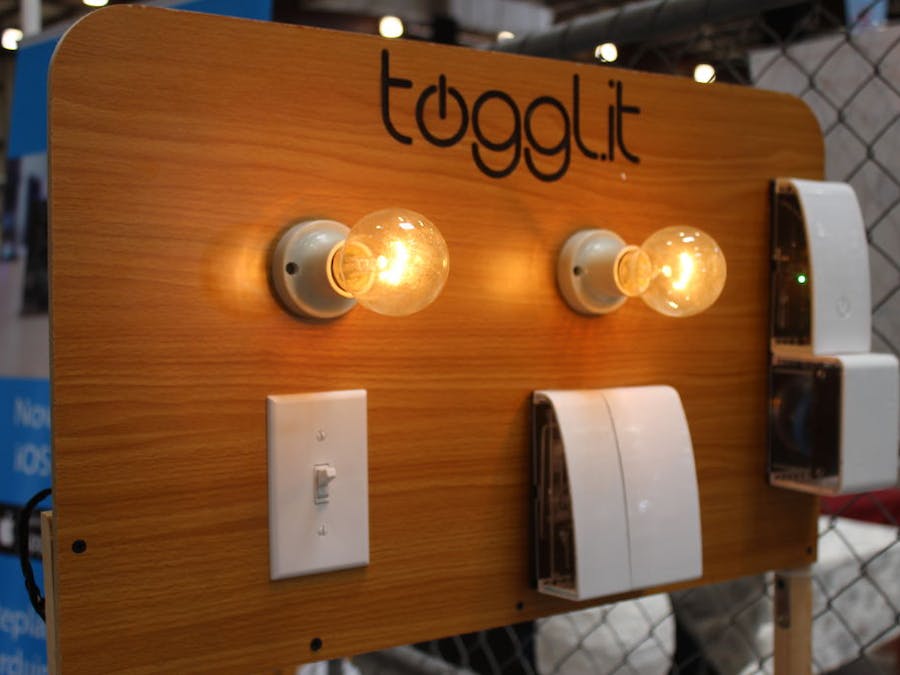

Paso 5: disfrute del control de sus luces
