Como Instalar Controlador Driver CH340g de Arduino Uno, Nano y Mega…

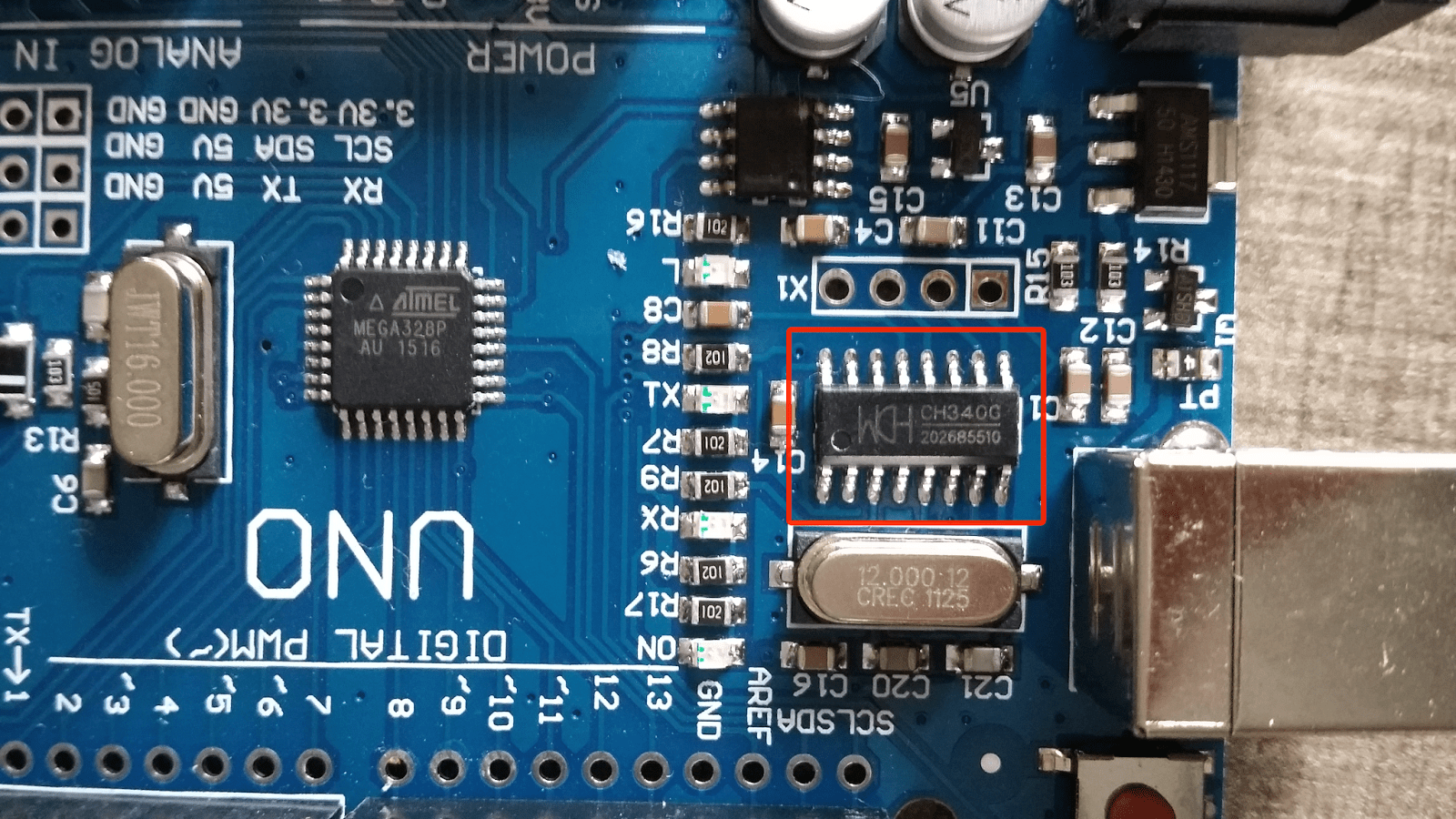

Muchas de las placas Arduino existentes en el mercado incluyendo varias de las nuestras son de precedencia China, por lo general para abartar costos estas placas utilizan componentes distintos de las placas Arduino originales el mas utilizado es el controlador CH340g el cual se diseño para reemplazar al tradicional FT232RL o el ATMEGA16u2 , desafortunadamente este controlador CH340g no esta soportador nativa mente por Windows o OSX, por lo tanto y en muchas ocasiones se hace necesario instalar controladores para estas placas, estos controladores corresponden al modulo de comunicación Usb de la placa y el computador.

Pasos para la instalación :

1- Descarga del controlador versión de acuerdo al Sistema operativo que usted tenga.

ch340_linux (Controlador Linux)

ch340_mac (Controlador OSX)

ch340_windows (Controlador Windows)

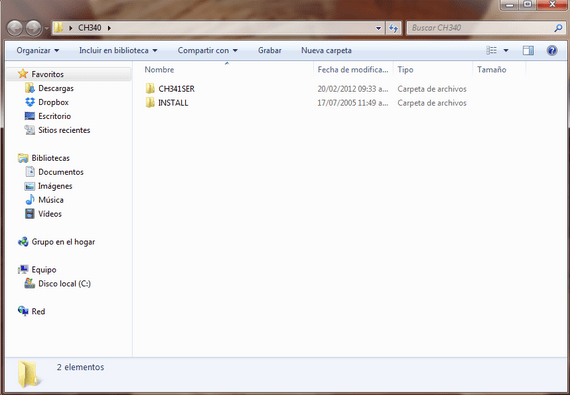

2- Descomprimir Controlador

captura-de-pantalla-2016-10-03-a-las-22-56-24

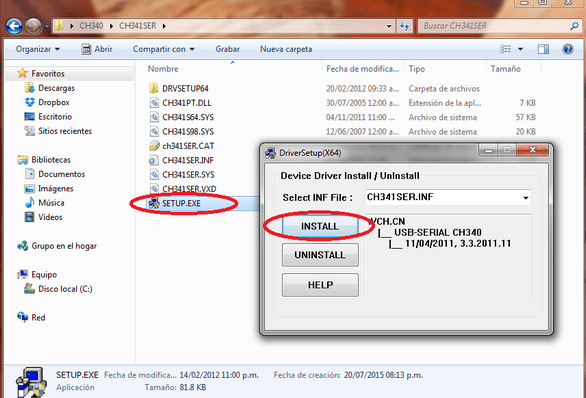

3- Ejcutar controlador SETUP.EXE

captura-de-pantalla-2016-10-03-a-las-22-58-42

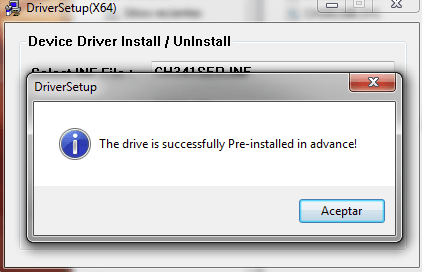

3- Luego de clickear en INSTALL instalara de forma completa los controladores y saldra una pantalla como esta.

captura-de-pantalla-2016-10-03-a-las-23-01-51

4- Ya podemos conectar nuestro Arduino y trabajar.

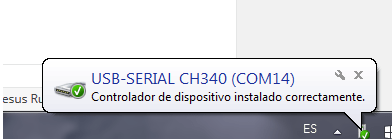

captura-de-pantalla-2016-10-03-a-las-23-03-17

5- En este caso el PC asigno el COM14 para nuestra placa Arduino, en nuestro IDE de ARDUINO en Herramientas debemos seleccionar el modelo de placa Arduino y el correspondiente Puerto.

Pasos para la instalación :

1- Descarga del controlador versión de acuerdo al Sistema operativo que usted tenga.

ch340_linux (Controlador Linux)

ch340_mac (Controlador OSX)

ch340_windows (Controlador Windows)

2- Descomprimir Controlador

captura-de-pantalla-2016-10-03-a-las-22-56-24

3- Ejecutar controlador SETUP.EXE

captura-de-pantalla-2016-10-03-a-las-22-58-42

3- Luego de clickear en INSTALL instalara de forma completa los controladores y saldrá una pantalla como esta.

captura-de-pantalla-2016-10-03-a-las-23-01-51

4- Ya podemos conectar nuestro Arduino y trabajar.

captura-de-pantalla-2016-10-03-a-las-23-03-17

5- En este caso el PC asigno el COM14 para nuestra placa Arduino, en nuestro IDE de ARDUINO en Herramientas debemos seleccionar el modelo de placa Arduino y el correspondiente Puerto.

Feliz Hack!!!!
