Descripción

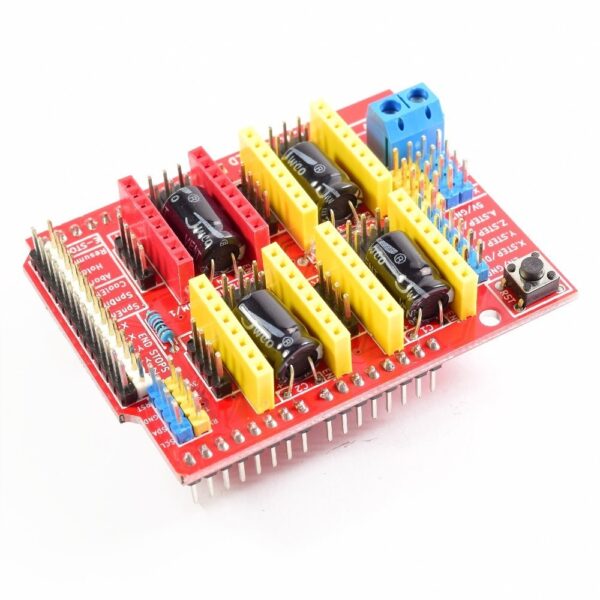

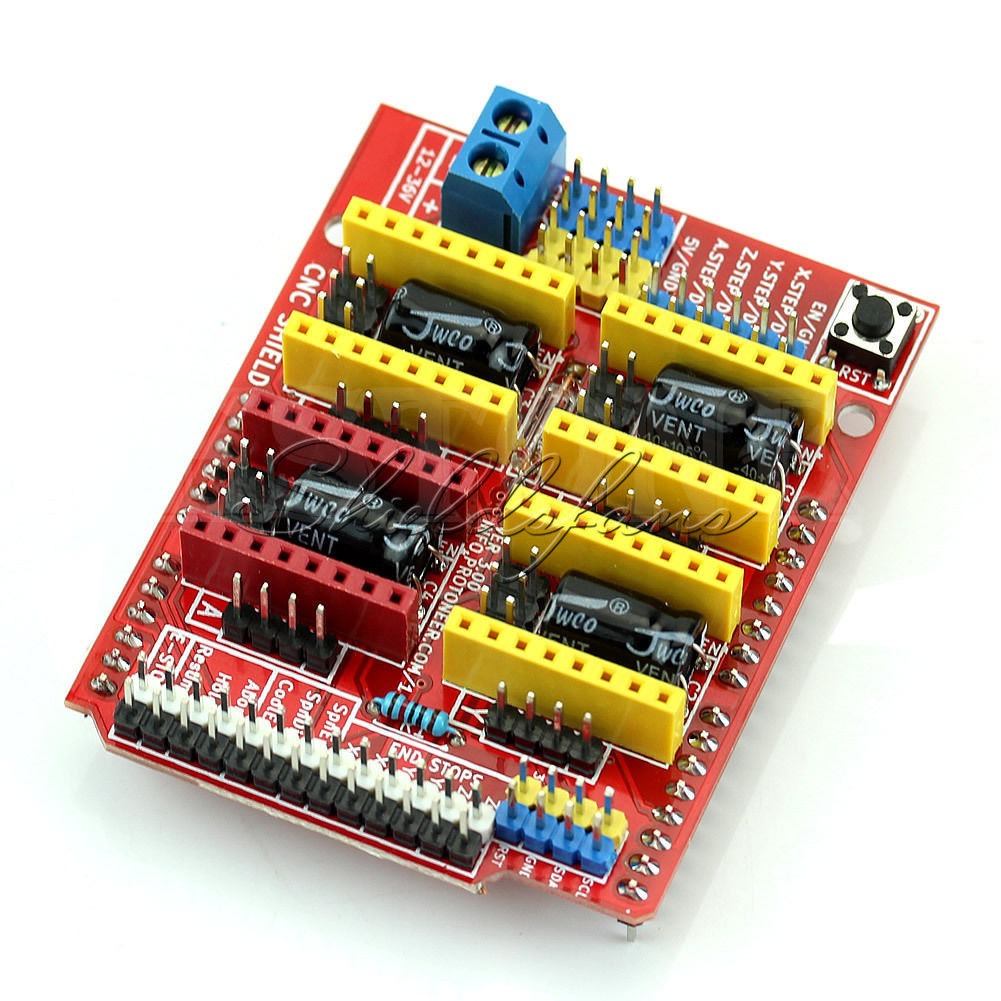

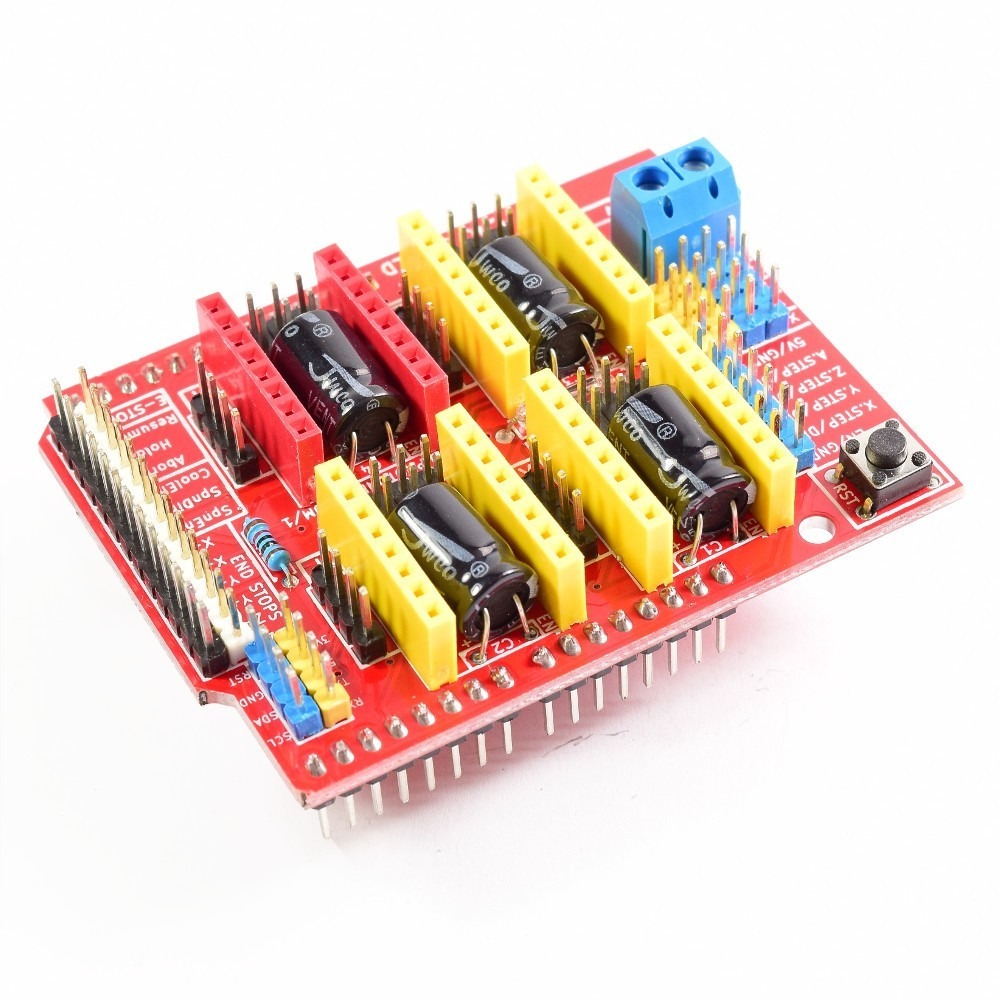

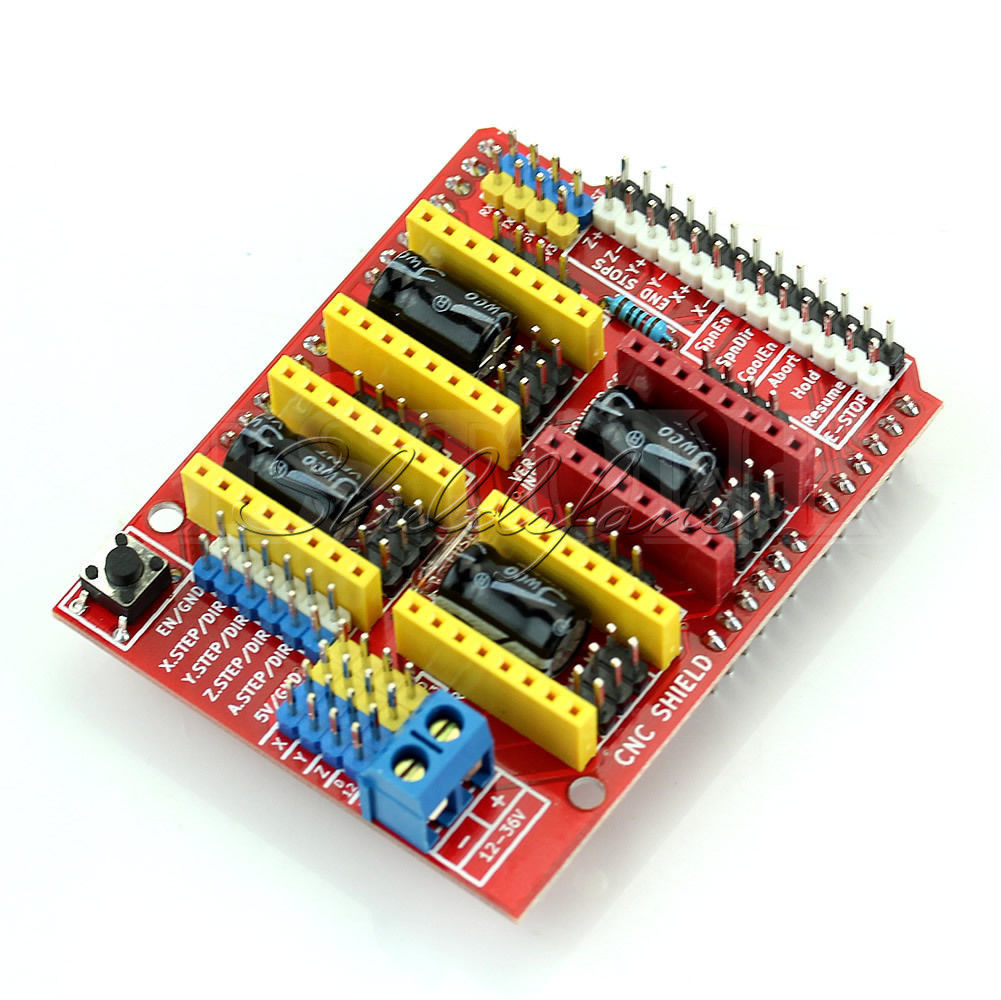

Esta pequeñaplaca controladora formato shieldes 100% compatible con arduino uno(recomandado). leonardo y Arduino mega, esta placa está diseñada para insertar 4 controladores de potencia Pololu A4988 o Pololu DRV8825 incluidos dependiendo de la promoción. Incluye todas las conexiones necesarias para conectar interruptores de final de carrera, salida de rele y otros sensores opcionales.
Es 100% compatible con el firmware de control GRBL
Características:
- Compatible con GRBL 0.8c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
- Soporte para 4 ejes (X, Y, Z , A)
- 2 conexiones para finales de carrera para cada eje (6 en total)
- Salida «Spindle enable» y «direction»
- Salida «Coolant enable»
- Compatible con Pololu A4988 y DRV8825
- Jumpers para control de micro-stepping (Los controladores como el DRV8825 soportan hasta 1/32 para más precisión)
- Diseño compacto
- Los motores pueden ser conectados con bornes tipo Molex de 4 pines
- Alimentación: 12-36V DC. (Dependiendo de los controladores utilizados)

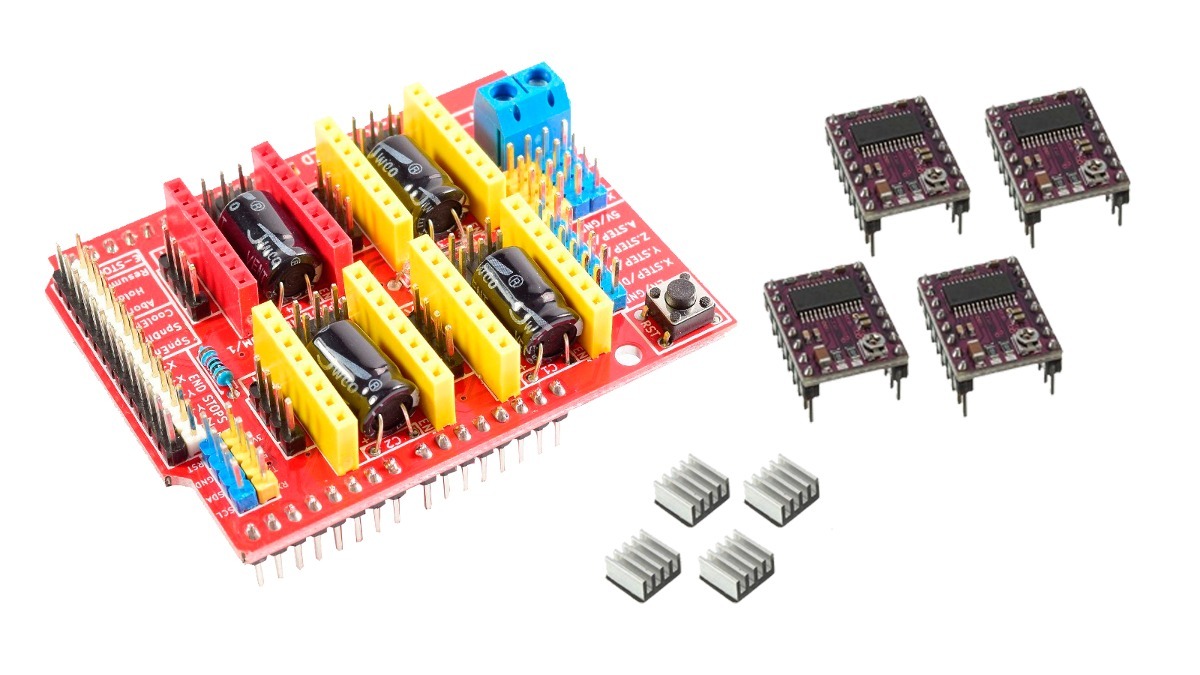

Controladora incluye 4 driver DRV8825 con sus disipadores
NO incluye Placa Arduino
Pocas Unidades
Pagina Oficial del pryecto
http://blog.protoneer.co.nz/arduino-cnc-shield/
