Descripción

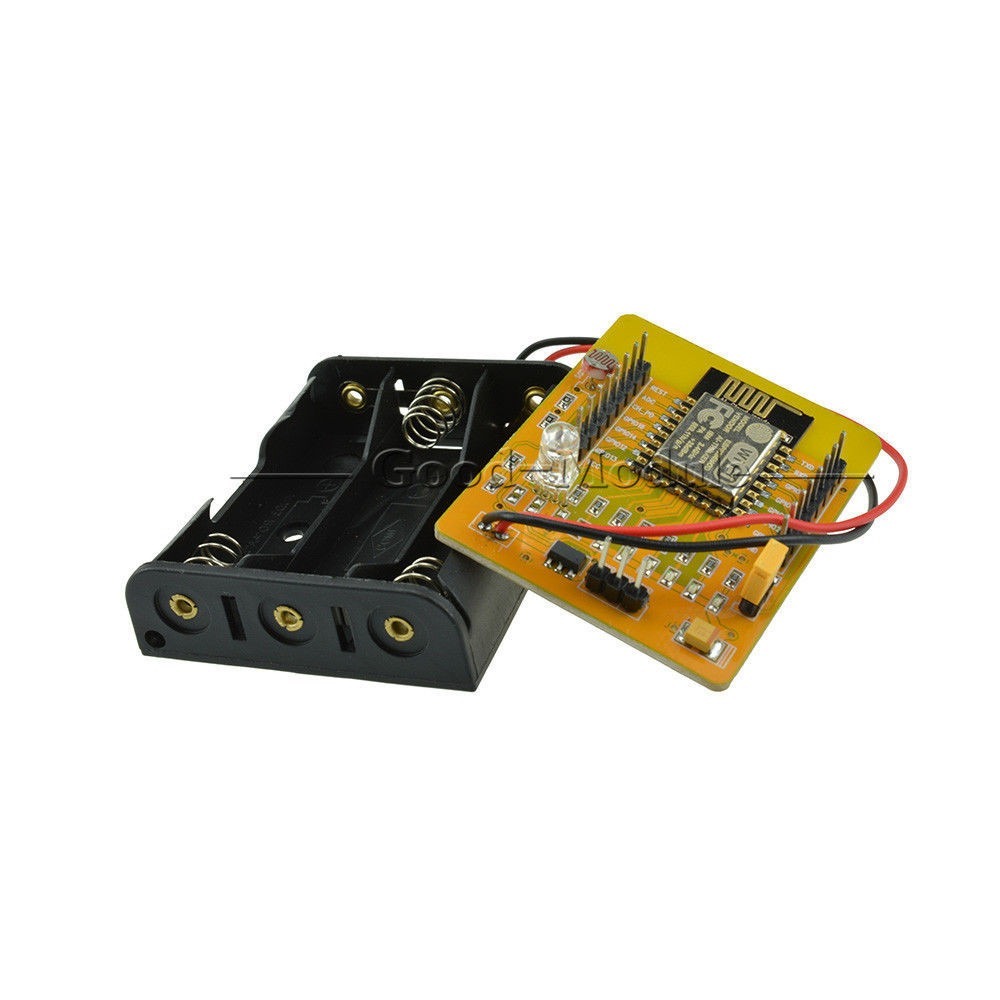

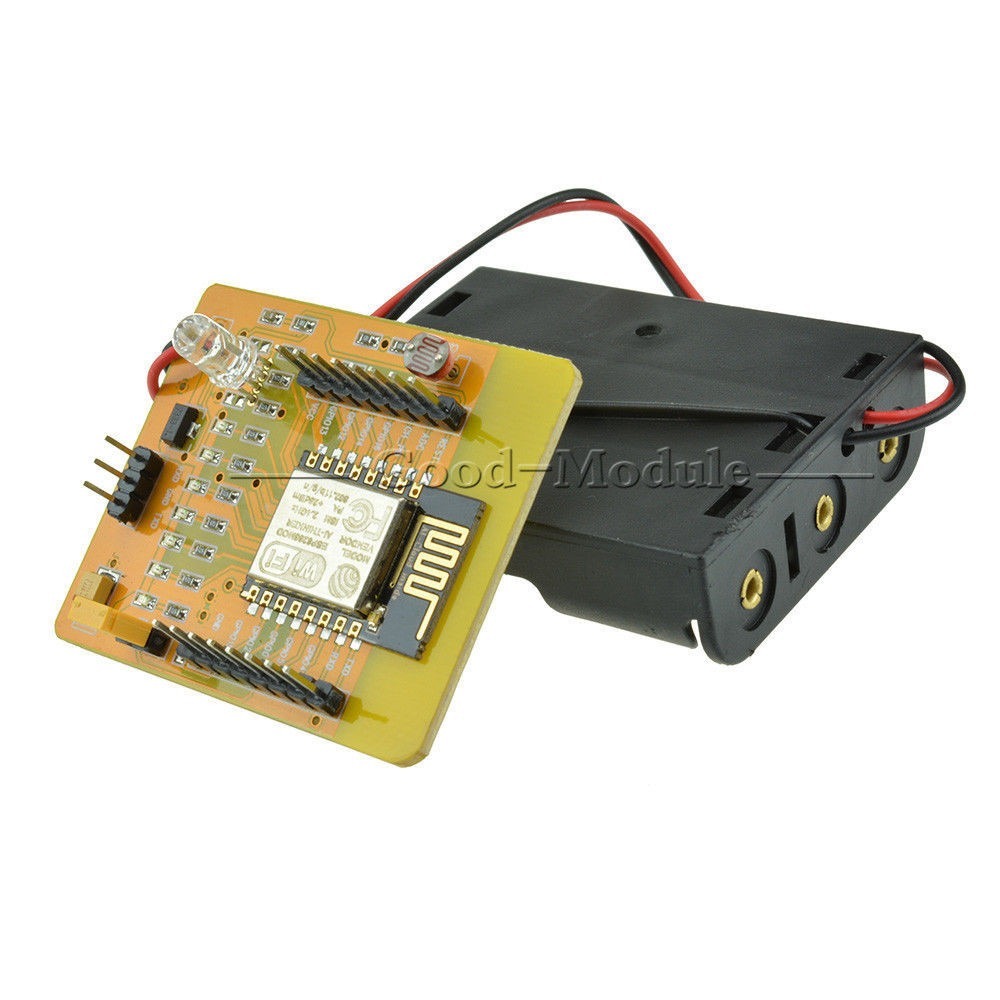

Como se puede ver el tablero viene con una lista soldada ESP8266 ESP-12 soldada a la misma y todos los pines están disponibles a la izquierda y derecha del tablero ESP-12. Además el TX, RX y GND están disponibles en la parte inferior del tablero. También hay un puente que cierra la programación del firmware y abierta para ejecutar el firmware.
Las siguientes son características especiales sólo disponibles con esta placa de evaluación:
1. Todos los pasadores utilizables están disponibles a bordo
2. carcasa de metal
3. Tres canales PWM
4. Seis pines de E / S
5. Un ADC
6. Un puerto serie de alta velocidad
Una vez que el firmware se actualiza a la versión adecuada, un dispositivo Android compatible puede ejecutar el IOT.APK para hacer lo siguiente:
1. PWM
2. pin de E / S
3. La comunicación en serie
LEDs
También hay 6 leds rojos fijos con las resistencias necesarias conectados a GPIO16, GPIO14, GPIO5, GPIO4, GPIO0 y GPIO2. Un LED azul siempre está en si la tarjeta está encendida.
El GPIO13, GPIO12 y GPIO15 están conectados a un LED RGB que permite mezcla de color usando PWM.
ADC
El convertidor analógico-digital también está disponible en un pasador, sino que también está conectado a una resistencia de la luz. Esto le permite probar rápidamente el ADC y todavía se puede cortar la resistencia de apagado si se desea medir otra fuente analógica.
Actualización: me tomó un poco de tiempo para averiguar que el rango del ADC no es 0..3.3V pero 0..1V, así que asegúrese de que la tensión va a medir es en este rango.
paquete incluye batería
La placa de prueba viene con un paquete incluye batería adjunto, que lleva 3 pilas AA. En el siguiente escenario de prueba de la mesa mostró 39 horas:
Resumen
La placa de prueba es una manera buena y fácil para empezar con la gama completa de funciones disponibles en el ESP8266. Especialmente para desarrollar un firmware y comprobar funciones de la clavija que viene en muy práctico. Si no desea utilizar el sensor de luz o los LED se puede simplemente clip a retirarse. Entonces vas a tener un ESP8266 priceworthy con fuente de alimentación 3xAA, 9 pines GPIO disponibles y un ADC.
