Descripción

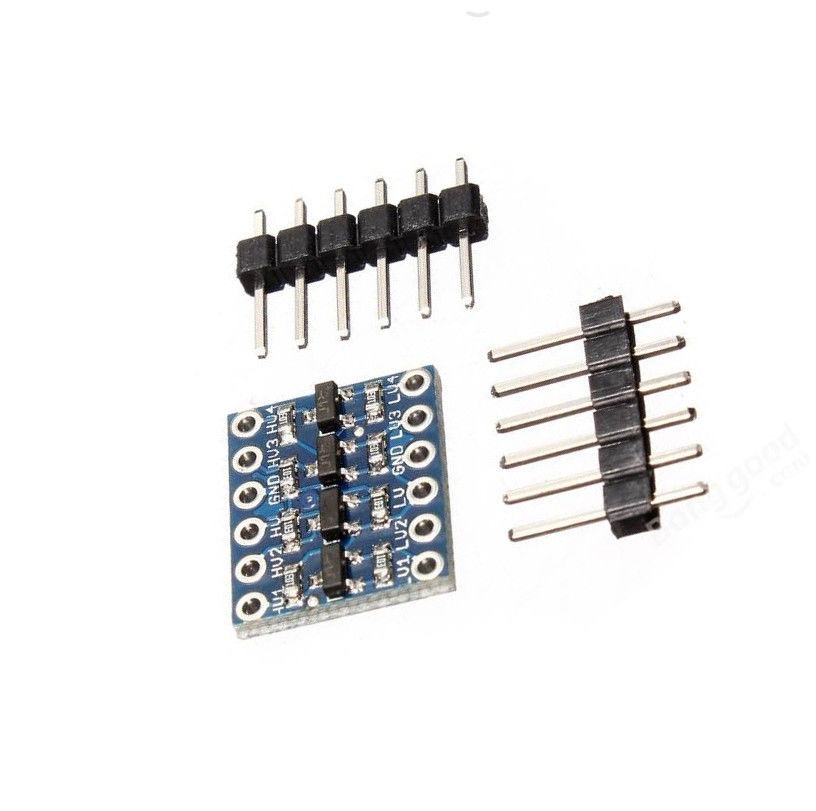

Si probaste alguna vez conectar un dispositivo que funcione a 3.3V a uno que funcione con 5V, en algunos casos no es tarea fácil. Este pequeño conversor permite convertir dichos niveles, ya sea de 3.3 a 5V o a la inversa (5 a 3.3V), lo que te permite adaptar las señales SPI, I2C o cualquier señal digital.
Los pines tienen un espaciado compatible para pincharlos sobre una protoboard por lo que podrás hacer tus primeras pruebas en pocos minutos.
Este módulo requiere ser abastecido con energía tanto para el nivel de tensión más alto y el nivel de tensión bajo y sólo funciona con señales digitales (niveles altos y bajos). NO funciona con señales analógicas.
Como conectar (ejemplo):

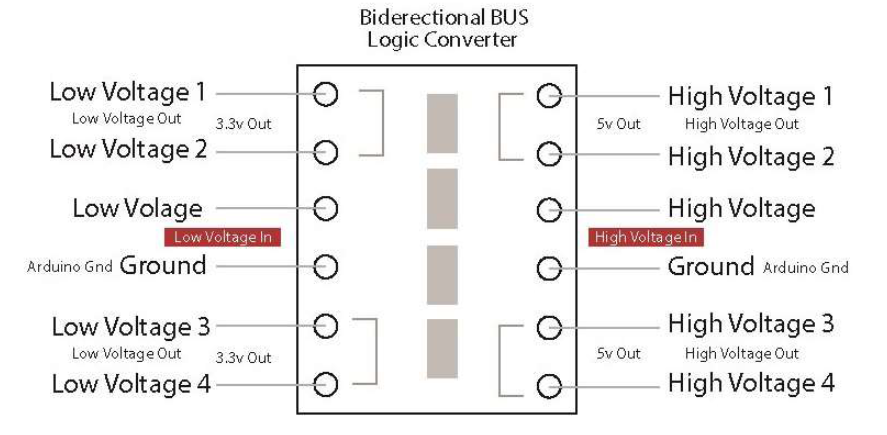

Conectar la fuente de voltaje más alto al pin «HV» y su tierra al pin «GND» cerca del pin «HV». También conecte la fuente de tensión baja al pin «LV» y su tierra al pin «GND» cerca del pin «LV». Por ejemplo, si se conecta la placa Arduino (señales de 5V) a una ESP8266 (señales de 3,3 V), debería conectar el pin «HV» en el módulo (conversor nivel lógico) a la clavija de alimentación de 5V en su Arduino y conectar el pasador «GND» cerca del pin » HV » al pin “GND” en el Arduino. A continuación, debe conectar la clavija «LV» en el módulo a la fuente de alimentación de 3,3 V que suministra energía a la ESP8266 y conecte el pin «GND» cerca del pin «LV» a tierra de la fuente de suministro de 3.3V. A continuación, conecte el terminal de señal desde su Arduino a uno de los pins de la señal en este módulo (por ejemplo, el pin «HV1″), y a partir de ahí conectar el terminal de señal deseada en la ESP8266 al terminal correspondiente en este módulo (» LV1 «si la señal de voltaje más alto está conectado a» HV1 «).
