Descripción

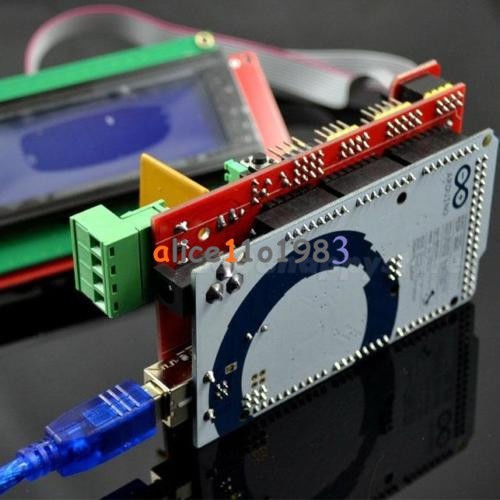

(1) RAMPAS del controlador de la impresora 3D 1.4
El MEGA compatible con Arduino RepRap Pololu Escudo, o rampas para abreviar. Está diseñado para adaptarse a toda la electrónica necesaria para una RepRap en un pequeño paquete de bajo costo. RAMPAS Interfaces Una Mega compatible con Arduino con la potente plataforma compatible con Arduino MEGA y tiene mucho espacio para la expansión. El diseño modular incluye tapón en los conductores paso a paso y la electrónica de control extrusora de un escudo MEGA compatible con Arduino para facilitar el mantenimiento, sustitución de piezas, actualizar-capacidad y expansión. Además, una serie de placas de expansión de Arduino se puede añadir al sistema, siempre y cuando la junta RAMPAS principal se mantiene en la parte superior de la pila.
La versión 1.4 utiliza montaje en superficie condensadores y resistencias para cubrir más casos de emisión de borde.
para más información, se puede comprobar el listado de los artículos aquí:
RAMPAS del controlador de la impresora 3D 1.4 para Reprap Prusa Mendel Arduino AVR
Caracteristicas
(1) receptáculo USB tipo B.
(2) poner en tarjeta SD disponible.
(3) Se adapta a 5 Pololu tablero de pasos del conductor.
(4) Los LEDs indican cuando el calentador emite sucesivamente.
(5) expandible para controlar otros accesorios.
(6) Control Cantero térmico con un fusible 11A adicional.
(7) Posibilidad de conectar 2 motores hasta la Z de Prusa Mendel.
(8) y los pines I2C SPI han dejado disponibles para una futura expansión.
(9) Se ha dispuesto para el robot cartesiano y la extrusora.
(10) Todos los MOSFETs están enganchados en los pernos PWM para una mayor versatilidad.
(11) 3 MOSFETs para las salidas del calentador / ventilador y 3 circuitos de termistor.
(12) fusionado a 5A para mayor seguridad y protección de los componentes.
(13) juntas de Pololu están en tomas de conector macho para que puedan ser fácilmente sustituidos o removidos para su uso en futuros diseños.
(14) conectores tipo servo se utilizan para conectarse a los finales de carrera, los motores y los leds. Estos conectores están chapados en oro, clasificado para 3A, muy compacto y disponible a nivel mundial.
(2) Arduino-Compatible Mega 2560 R3
Totalmente compatible con la original del Arduino MEGA 2560 R3, con este producto, usted es capaz de utilizar toda la plataforma de código abierto Arduino para crear o aprender objetos interactivos, va a ser un montón de diversión mientras se está creando y aprendiendo, así que acaba de obtener este y ponerlo en marcha, también proporcionamos los archivos PDF de referencia que pueden ayudar a mejorar las habilidades muy rápidamente. después de todo, el tiempo es importante, más pronto usted puede mejorar sus habilidades de programación, más pronto podrá crear proyectos increíbles!
En comparación con UNO R3, esto es con chip principal Atmega2560, con más pines I / O, y la salida adicional 10 PWM, por supuesto, el EEPROM es también con el espacio más grande.
para más información, se puede comprobar el listado de los artículos aquí:
MEGA 2560 archivos PDF R3 + Atmega2560 de referencia para el IDE de Arduino

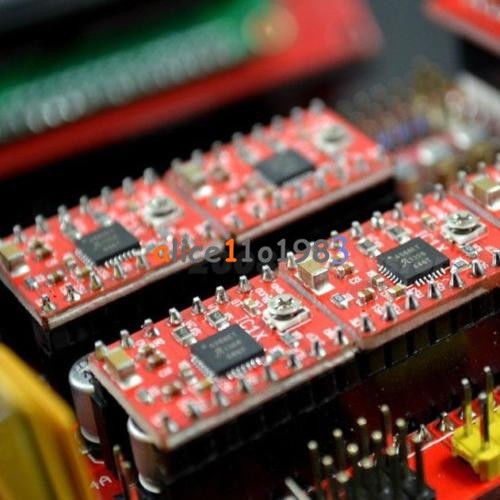

(3) A4988 StepStick Compatible módulo del controlador del motor de pasos
A4988 es un controlador de Motores de micro completa con el traductor incorporado para una fácil operación. Este producto está disponible en su totalidad, la mitad, 1/4, 1/8 y 1/16 modos de paso operan motores paso a paso bipolares, capacidad de la unidad de salida de hasta 35 V y ± 2 A. A4988 incluye un tiempo de apagado del regulador de corriente fija, el regulador en modos de desintegración lenta o mixtos. Conversor A4988 es la clave para la puesta en práctica fácil. Mientras la entrada de «paso» introduciendo un impulso acciona el motor de un micropasos. No hay tablas de las fases de la secuencia, líneas de control de alta frecuencia, o interfaces complejas de programar. A4988 interfaz es muy adecuado para el microprocesador complejo está disponible o está sobrecargado.
En la operación de micro-paso, cortar A4988 de control dentro selecciona automáticamente el modo de reducción de la corriente (lento o mixta). En modo de desintegración mixta, el dispositivo se ajusta inicialmente a un tiempo muerto fijo de alguna disminución rápida, a continuación, el resto del tiempo de inactividad lenta decadencia. decaimiento actuales resultados mixtos esquema de control en la reducción de ruido audible del motor, una mayor precisión paso, y menor consumo de energía. Se proporciona circuitos de control de rectificación síncrona interna para mejorar la modulación (PWM) consumo de energía operación de ancho de pulso. protección de circuito interno incluye: apagado térmico con histéresis, baja tensión de bloqueo (UVLO), y la protección de cruce de corriente. las secuencias de alimentación especial.
montaje en superficie A4988 paquete QFN (ES), un tamaño de 5 mm x 5 mm, altura de paquete global nominal de 0,90 mm, con una almohadilla expuesta para la disipación térmica. Este paquete es Pb (sufijo-T), con 100% de estaño mate chapado conductor soporte.
para más información, se puede comprobar el listado de los artículos aquí:
5 PC compatible A4988 StepStick conductor del motor de pasos para 3D RAMPAS impresora 1.4

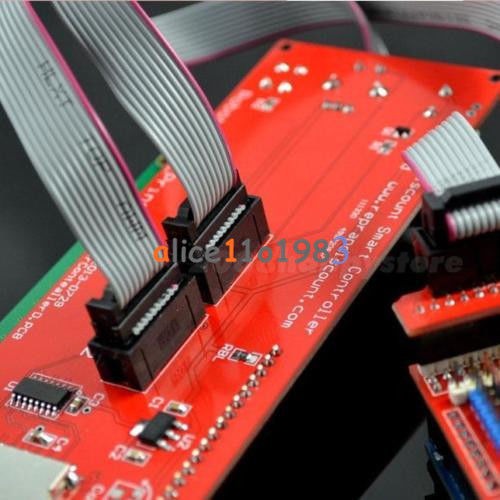

(4) Pantalla LCD Controlador Inteligente 2004 Gráfico
Este Controlador Smart gráfica completa contiene un lector de tarjetas SD, un codificador rotatorio y una pantalla LCD de matriz de 128 x 64 puntos. Se puede conectar fácilmente a sus rampas de mesa mediante el «adaptador inteligente» incluido.
Después de conectar este panel para sus rampas que no es necesario su PC más, el Controlador Smart fuentes de alimentación para la tarjeta SD. Adicionalmente todas las acciones como la calibración de los ejes de los movimientos se pueden hacer simplemente usando el codificador rotatorio en el Controlador inteligente. Imprimir sus diseños en 3D sin necesidad de PC, sólo con un diseño g-código almacenado en la tarjeta SD.
para más información, se puede comprobar el listado de los artículos aquí:
LCD 12864 Controlador Smart gráfica para RepRap RAMPAS 1.4 Impresora 3D Prusa Mendel

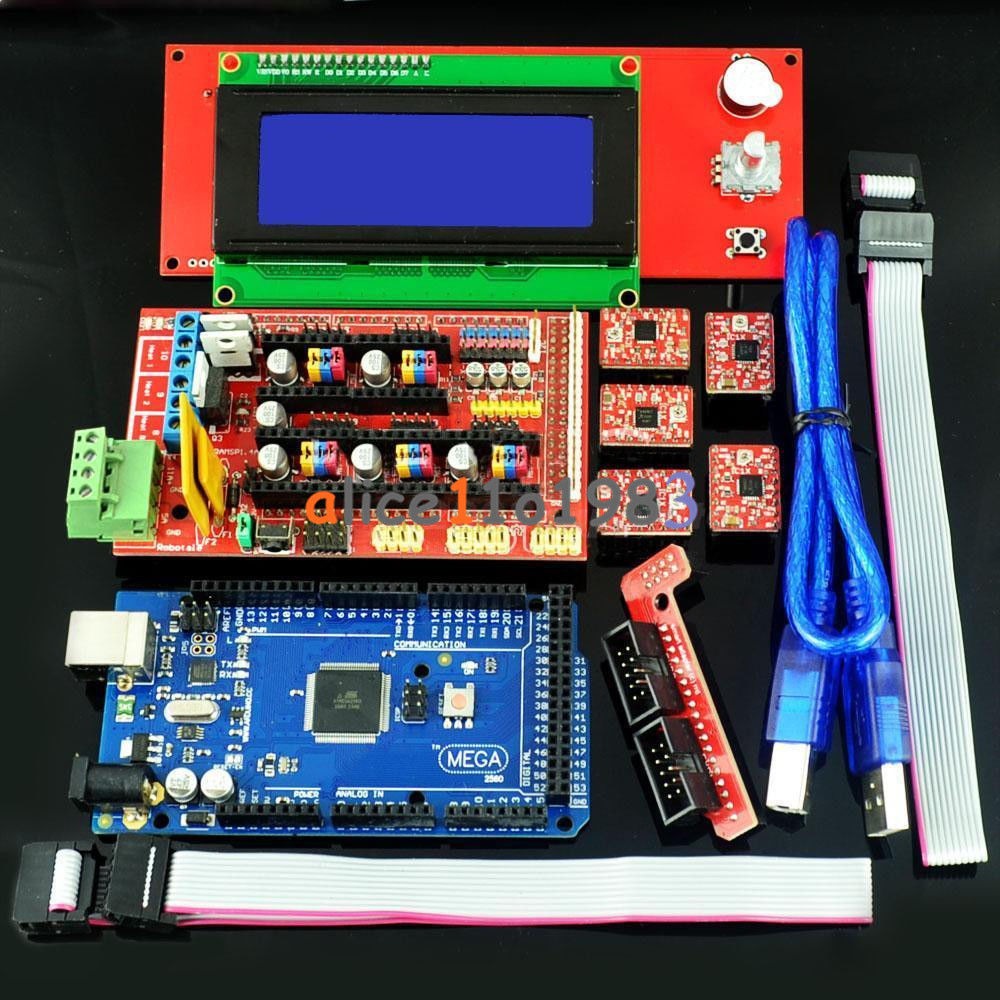

Paquete incluido:
1x 3D RAMPAS controlador de impresora 1.4 Junta
1x Arduino-Compatible Mega 2560 R3
5x A4988 StepStick motor de pasos del módulo del conductor
1x LCD 2004 Craphic Controlador Smart Display
Cable USB 1x
