Descripción

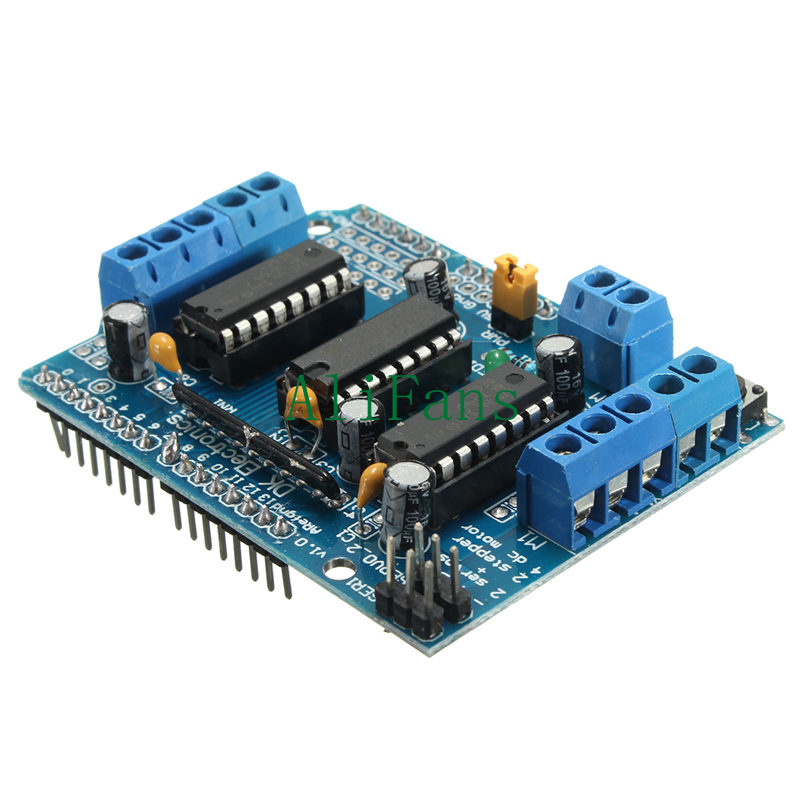

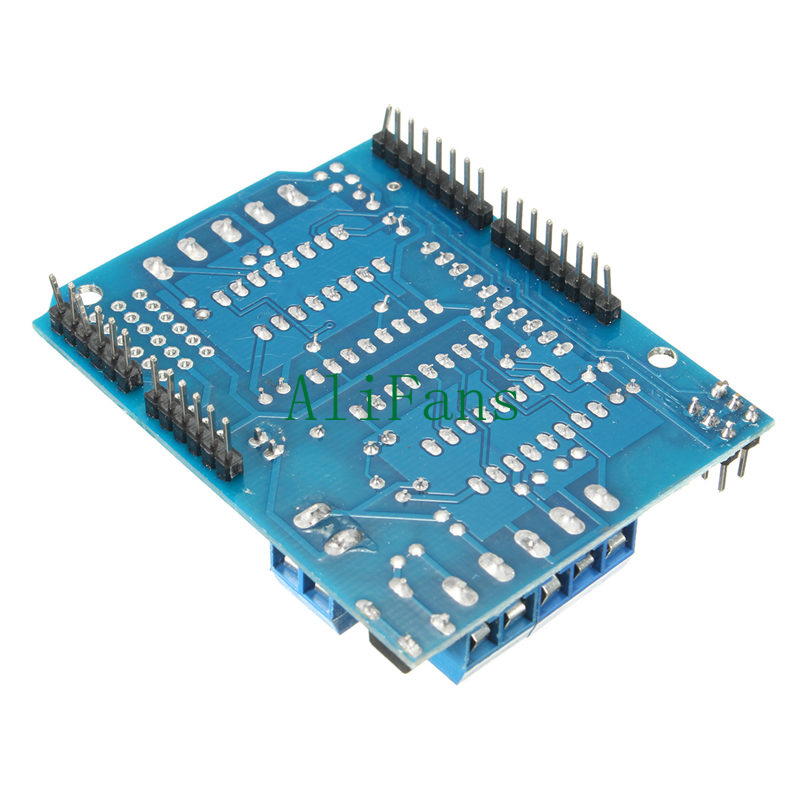

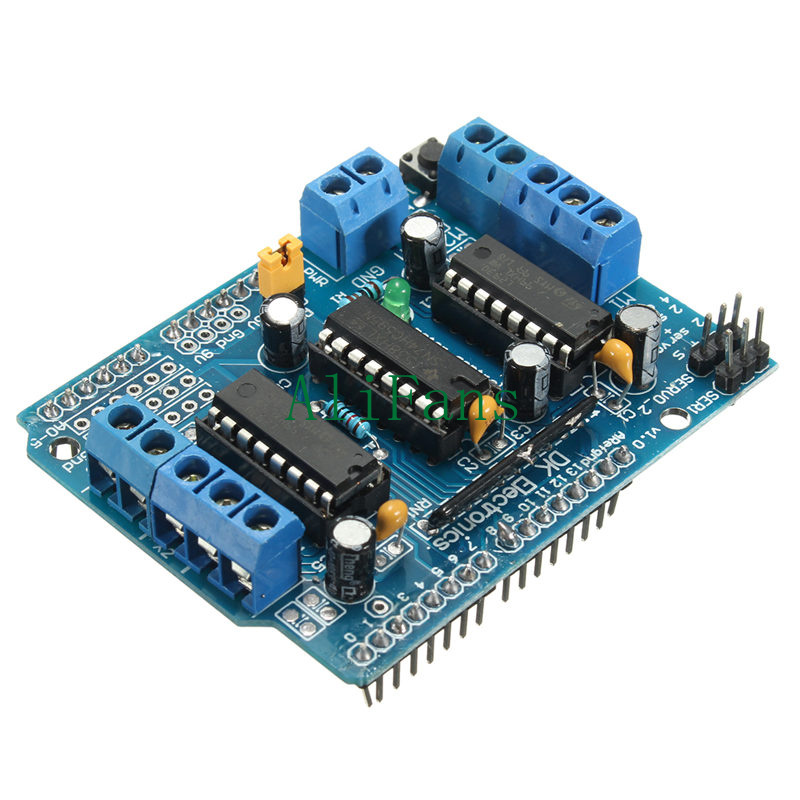

L293D es un controlador monolítico integrado, de alta tensión, alta corriente y 4 canales. Básicamente esto significa que con este chip puede usar motores de CC y fuentes de alimentación de hasta 36 voltios, eso es un motor bastante grande y el chip puede suministrar una corriente máxima. de 600 mA por canal, el chip L293D también es lo que se conoce como un tipo de H-Bridge. El H-Bridge es típicamente un circuito eléctrico que permite aplicar un voltaje a través de una carga en cualquier dirección a una salida, p. motor.
– 2 interfaces para servo de 5V conectadas al temporizador de alta resolución dedicado – ¡sin jitter!
– Puede conducir 4 motores CC o 2 motores paso a paso o 2 servo
– Hasta 4 motores de corriente continua bidireccionales con selección de velocidad individual de 8 bits
– Hasta 2 motores paso a paso (unipolares o bipolares) con bobina simple, doble bobina o escalón intercalado.
– 4 H-Bridges: por puente proporciona 0.6A (corriente de pico 1.2A) con protección térmica, puede ejecutar motores con 4.5V a 36V DC
– Las resistencias de extracción mantienen los motores desactivados durante el encendido
– Botón de reinicio
– 2 interfaz de alimentación de terminal externa, para suministros de lógica / motor separados
– Probado compatible para Mega, Diecimila y Duemilanove
