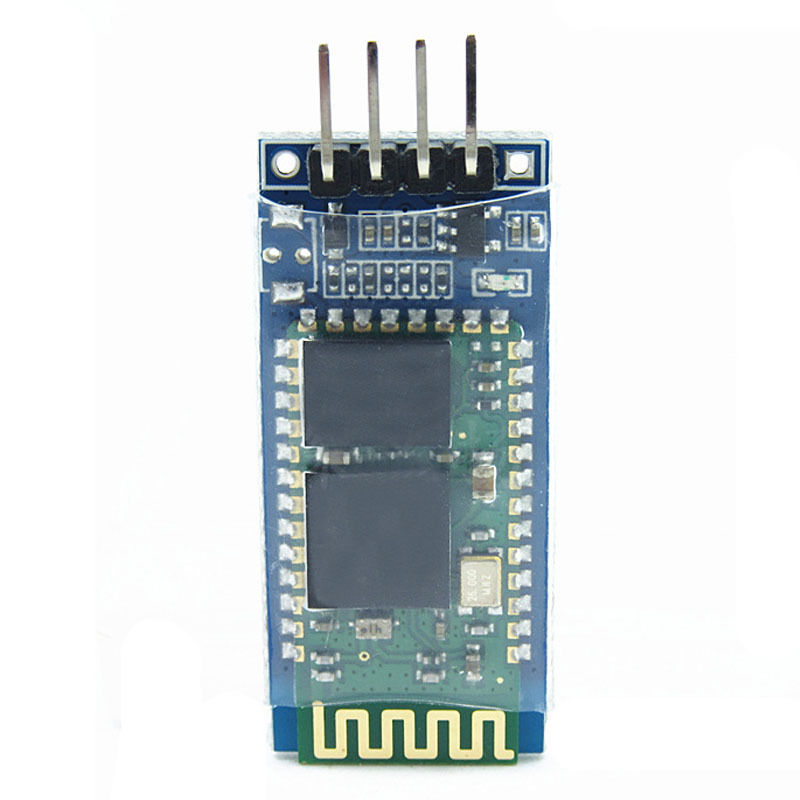

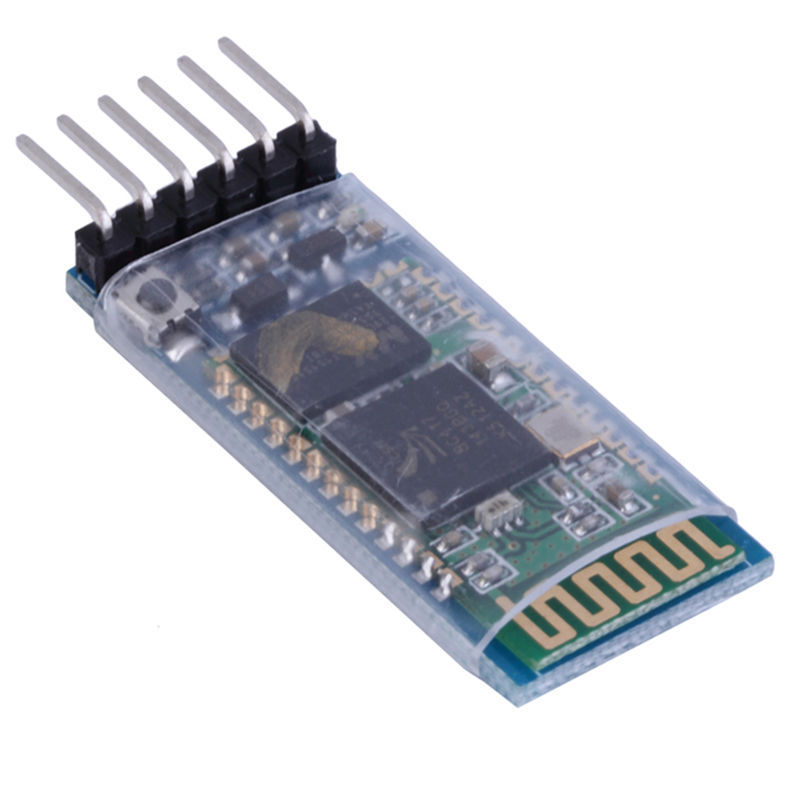

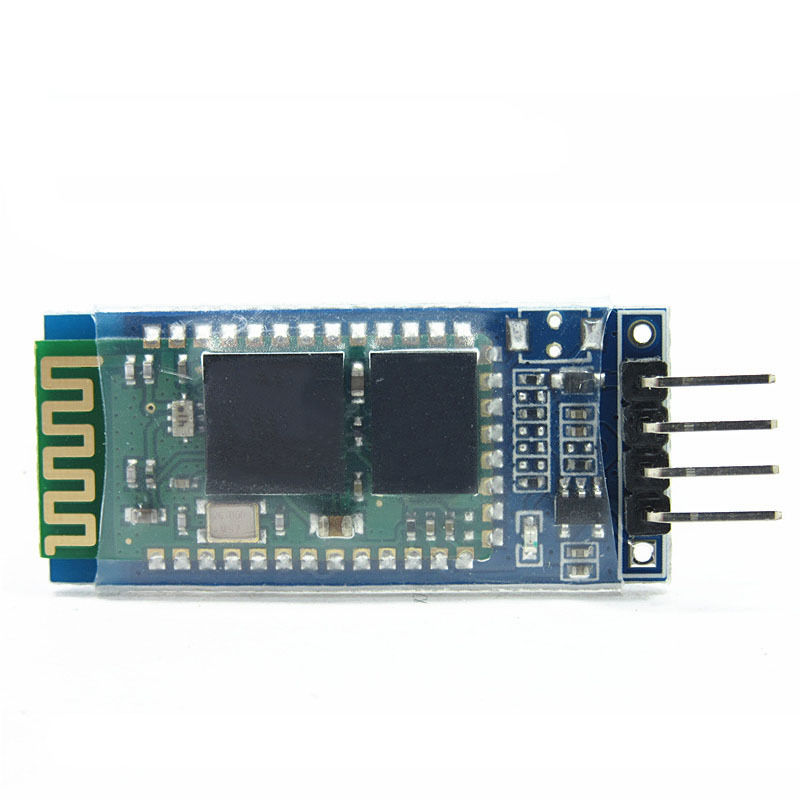

Descripción
El módulo de bluetooth HC-05 es el que ofrece una mejor relación de precio y características, ya que es un módulo Maestro-Esclavo, quiere decir que además de recibir conexiones desde una PC o tablet, también es capaz de generar conexiones hacia otros dispositivos bluetooth. Esto nos permite por ejemplo, conectar dos módulos de bluetooth y formar una conexión punto a punto para transmitir datos entre dos microcontroladores o dispositivos:
-Solicitudes
-Dispositivos informáticos y periféricos
-Receptor GPS
-Control Industrial
-Proyectos MCU
Especificaciones:
-Compatible con el protocolo Bluetooth V2.0.
-Voltaje de alimentación: 3.3VDC – 6VDC.
-Voltaje de operación: 3.3VDC.
-Baud rate ajustable: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.
-Baud rate por defecto: 9600
-Tamaño: 1.73 in x 0.63 in x 0.28 in (4.4 cm x 1.6 cm x 0.7 cm)
-Corriente de operación: < 40 mA
-Corriente modo sleep: < 1mA
La tarjeta incluye un adaptador con 6 pines de fácil acceso para uso en protoboard.

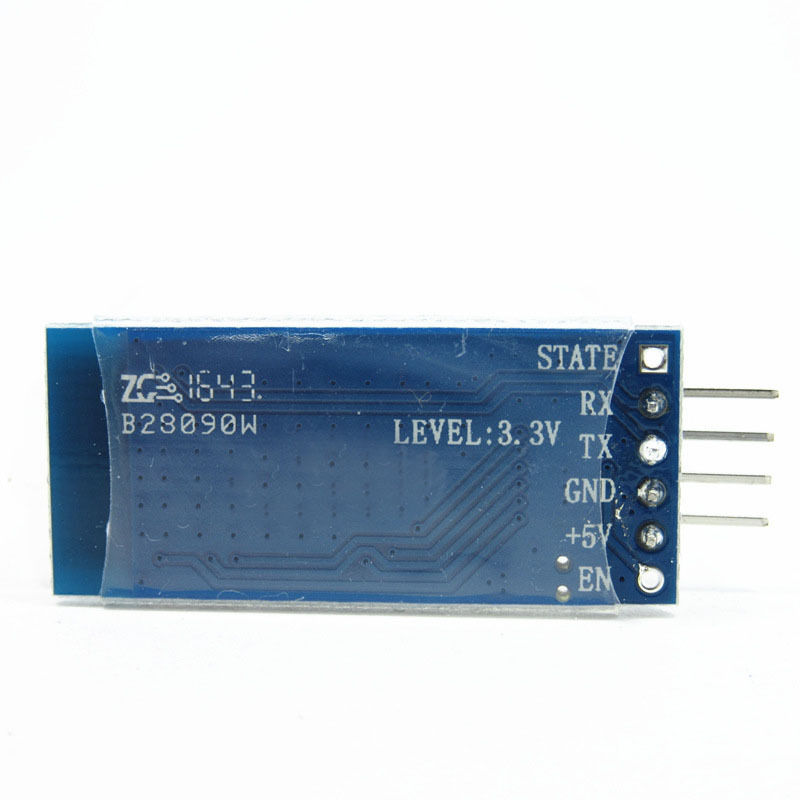

Los pines de la board correspondientes son:
-EN
-VCC
-GND
-TX
-RX
-STATE
