Descripción

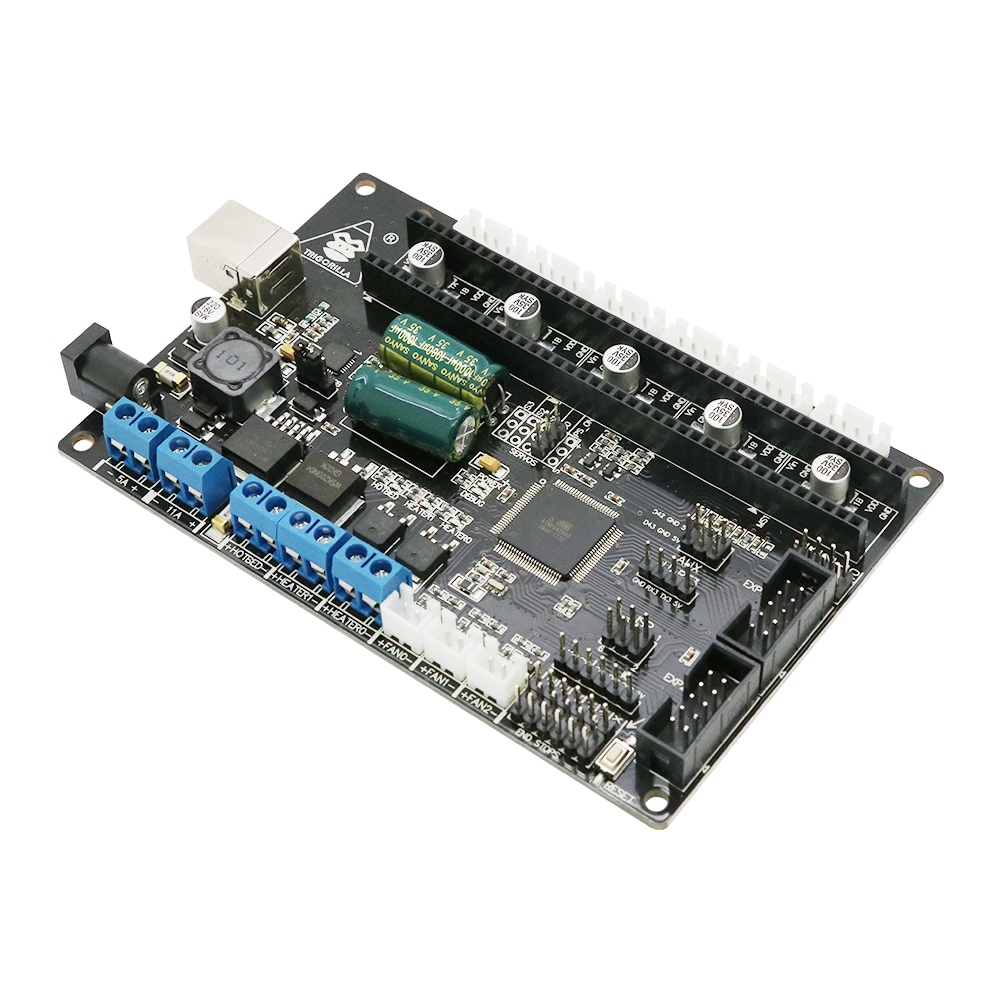

TriGorilla es una placa principal integrada con la poderosa función del Mega2560 + rampas 1,4 respeto de los software
Y hardware y tiene características más premium;
Las interfaces simplificadas evitan efectivamente los problemas innecesarios y el poder que las rampas 1,4 + Mega2560,
Es una característica rica en electrónica para Reprap Mendel Prusa y otros dispositivos CNC.
Parámetro:
Viruta del Control principal:ATMEGA256016AU
Energía de entrada: 10 V ~ 30 V
Espera:35mA±5mA
Motor paso a paso de los conductores: 5 canal Max
Control de salida de cama caliente: 1 canal
Climatizada de control de salida: 2 canal
Control de salida actual: 3 canales
Dimensiones: 125mm x 82mm
Característica:
1, simple de instalar:
Integrado con la poderosa función del kit Mega2560 + rampas 1,4, gran reducción del problema del cableado, más Conveniente conexión, y más estable.
2, conveniente para usar:
Placa base TriGorilla LCD2004 y LCD12864 sin usar adaptador, y hay dos opciones para la fuente de alimentación de la Junta Principal,
Puede elegir la conexión de alimentación de CC o directamente desde la terminal, es conveniente utilizar.

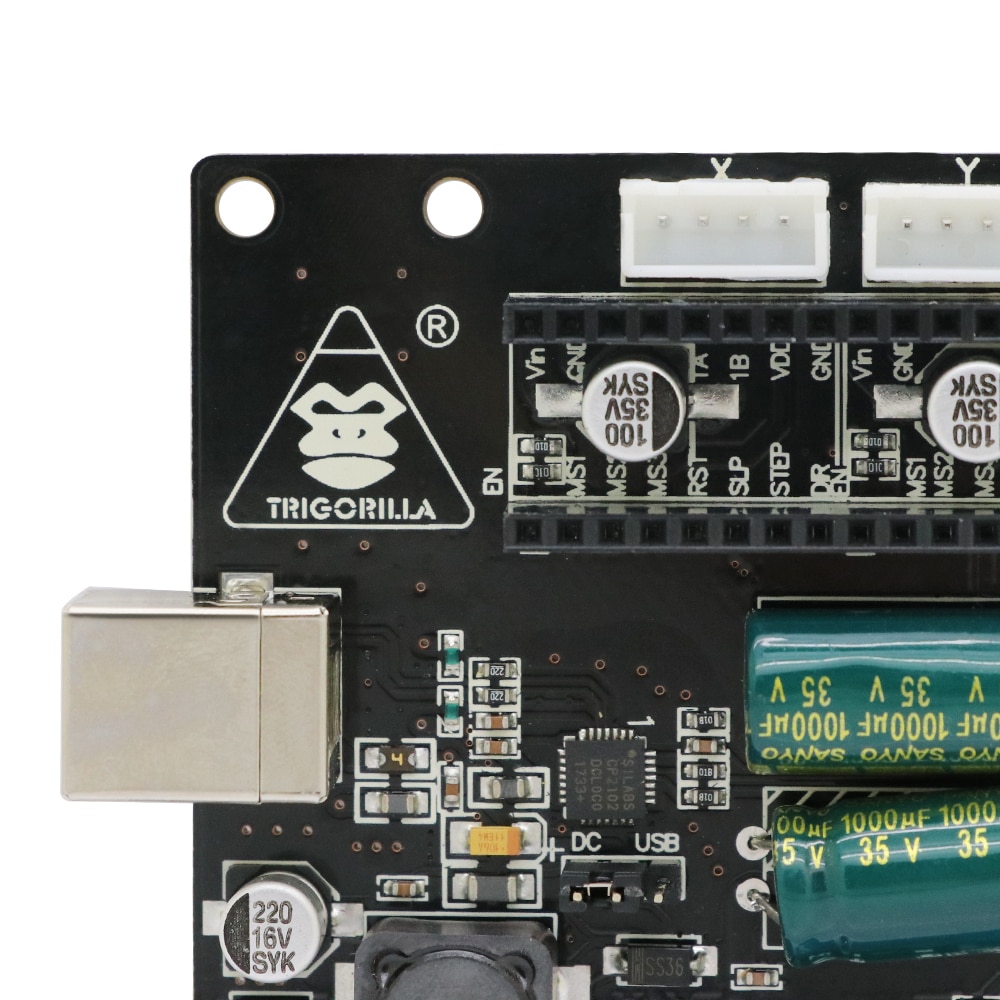

TriGorilla utiliza el chip CP2102 como comunicación de puerto serie, Comunicación No sólo estable,
Pero también evite la repetición para instalar el controlador (habrá un mayor puerto “COM al reemplazar la Junta tradicional 2560,
Así que mientras esas personas que necesitan para la prueba de compra por lotes, el «“ COM «aumenta a un cierto valor no puede cargar el problema del firmware.
3, excelente compatibilidad:
El Firmware puede utilizar la misma configuración que ramps1.4, el firmware marlin que se ejecuta en Mega2560 + rampas 1,4 kits puede funcionar directamente en el tablero de TriGorilla.
4, entrada de tensión en gama super amplia, protección de circuito corto:
TriGorilla adopta el diseño del esquema reductor DC-DC y fusible recuperable para la protección de cortocircuito, mejorar el problema de calefacción grave de la placa MEGA2560,
Permitiendo cualquier fuente de alimentación de 10 V-30 V.

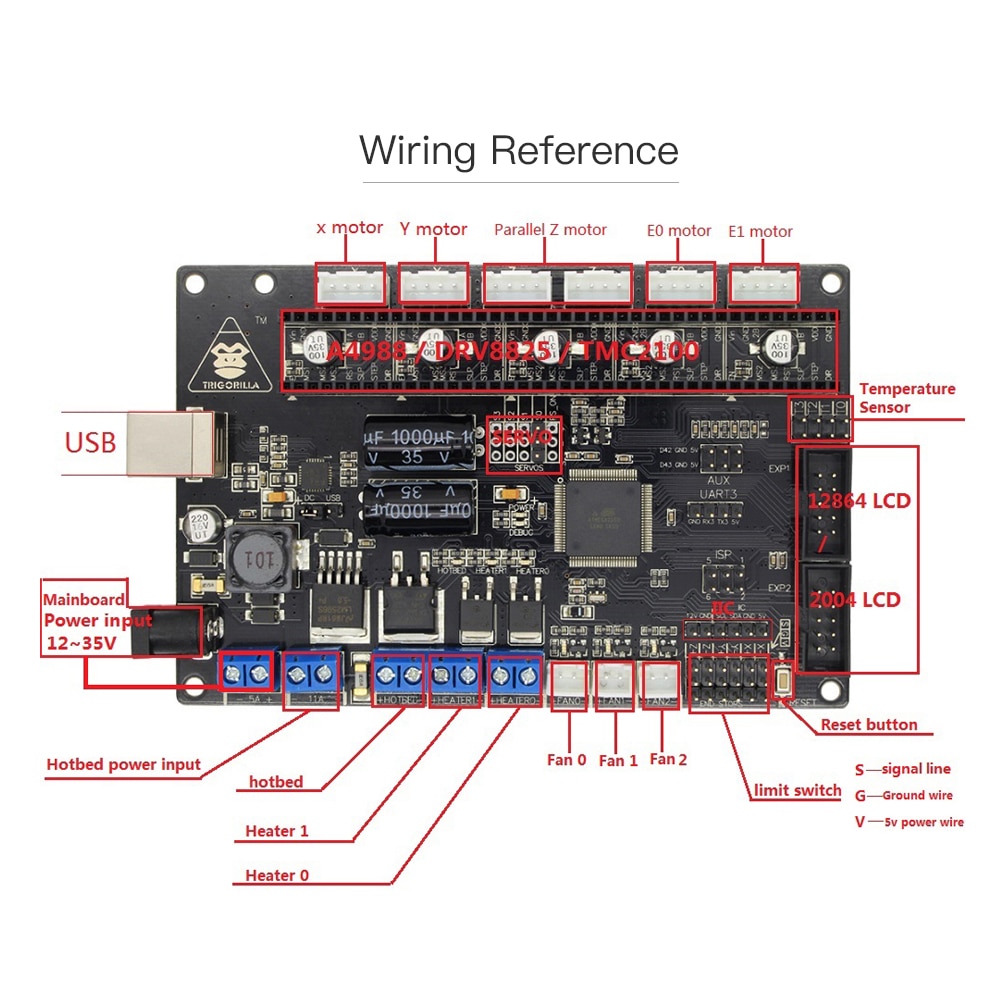

5, soporta hasta 5 conductores de motor, soporte A4988/DRV8825/TMC2100 conductor:
Circuito de accionamiento de Motor no es integración en la placa de circuito. Puede cambiar cualquier controlador de motor paso a paso que necesite, más fácil de operar.
(Soporte A4988/DRV8825/TMC2100 conductor)
6, puerto de expansión rico
TriGorilla había reservado SERVO, UART, expansión de la CII, por lo que se puede usar se da cuenta de nivelación automática, controlador inteligente de pantalla táctil de control,
Control del módulo inalámbrico y la detección de rotura, etc.
7 amplia aplicabilidad
Ampliamente utilizado en impresoras 3D, por ejemplo, Kossel, Prusa i3, corexy, etc.
Instrucciones:

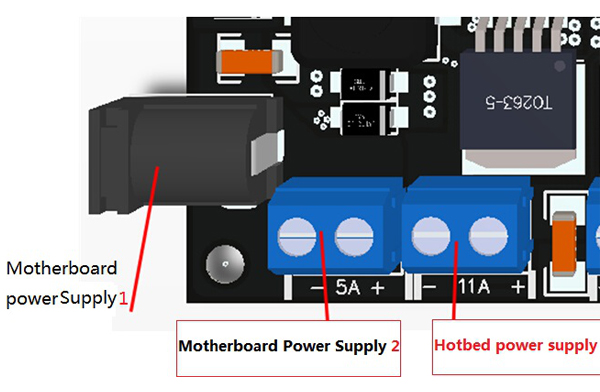

Puerto de alimentación:
Como imagen de abajo, hay dos opciones para la fuente de alimentación de la placa base, elige uno de ellos según lo que necesites
