Descripción

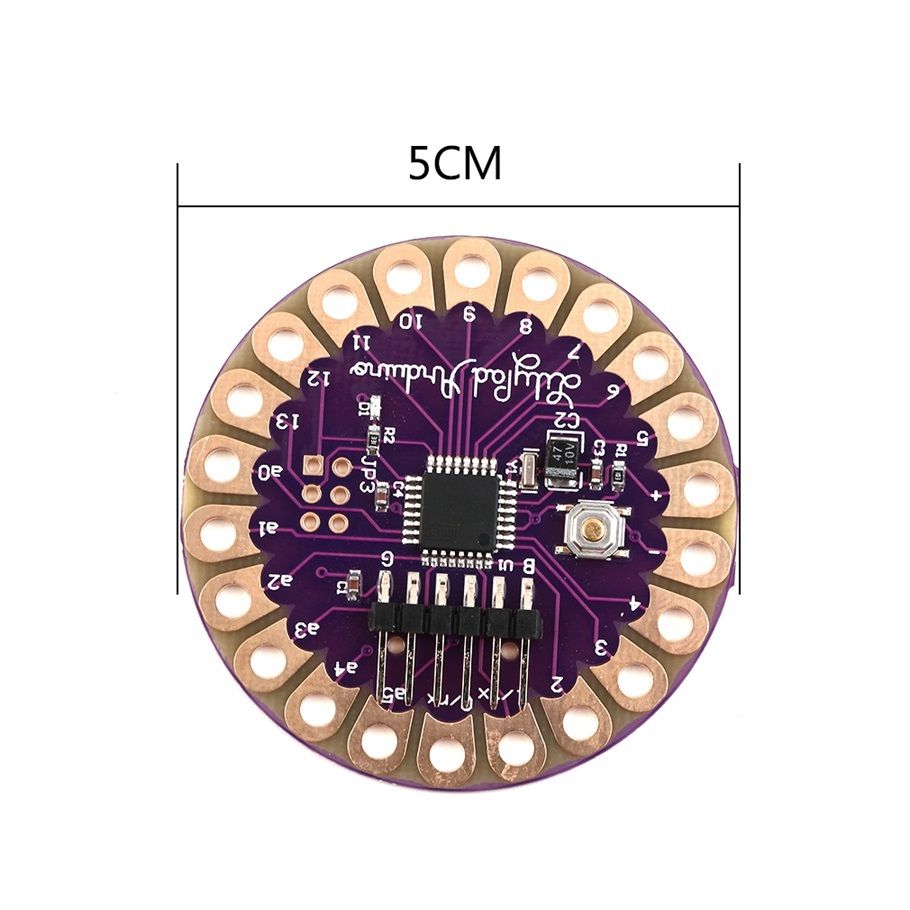

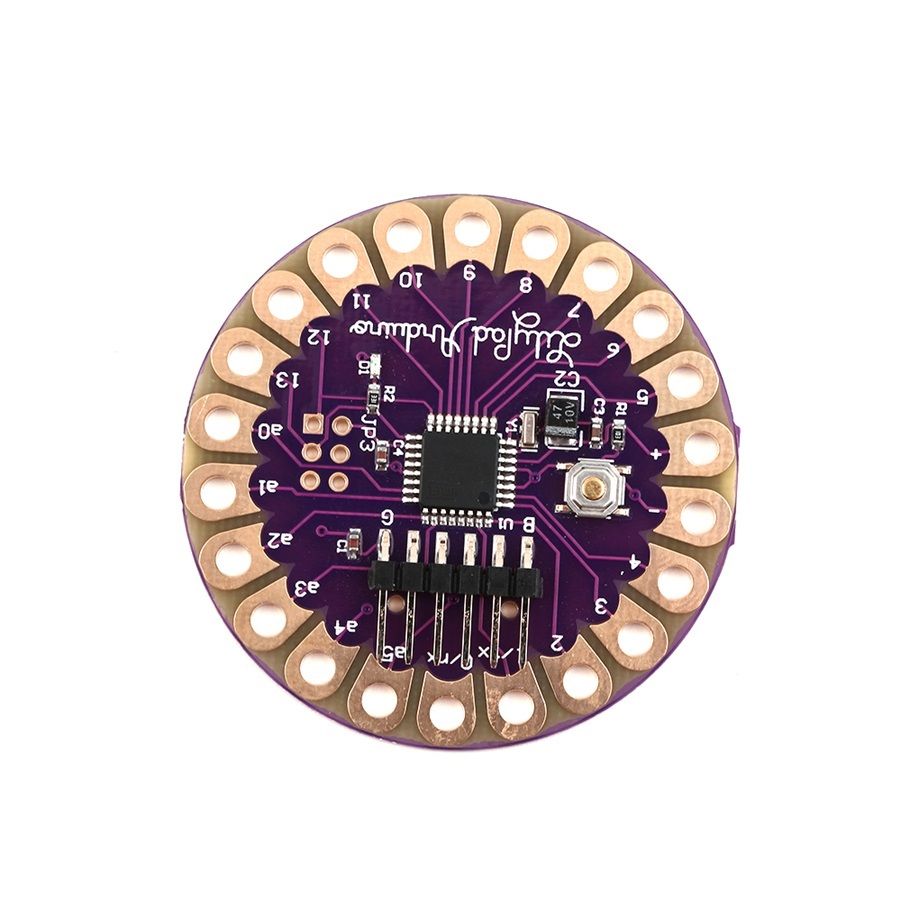

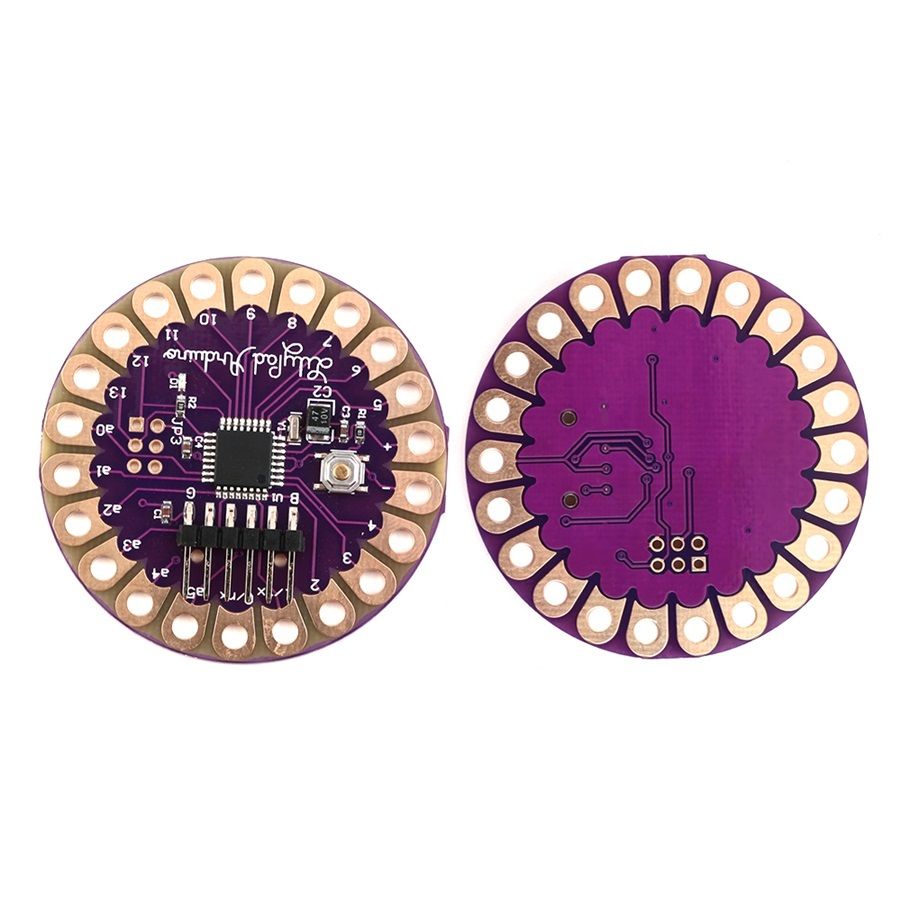

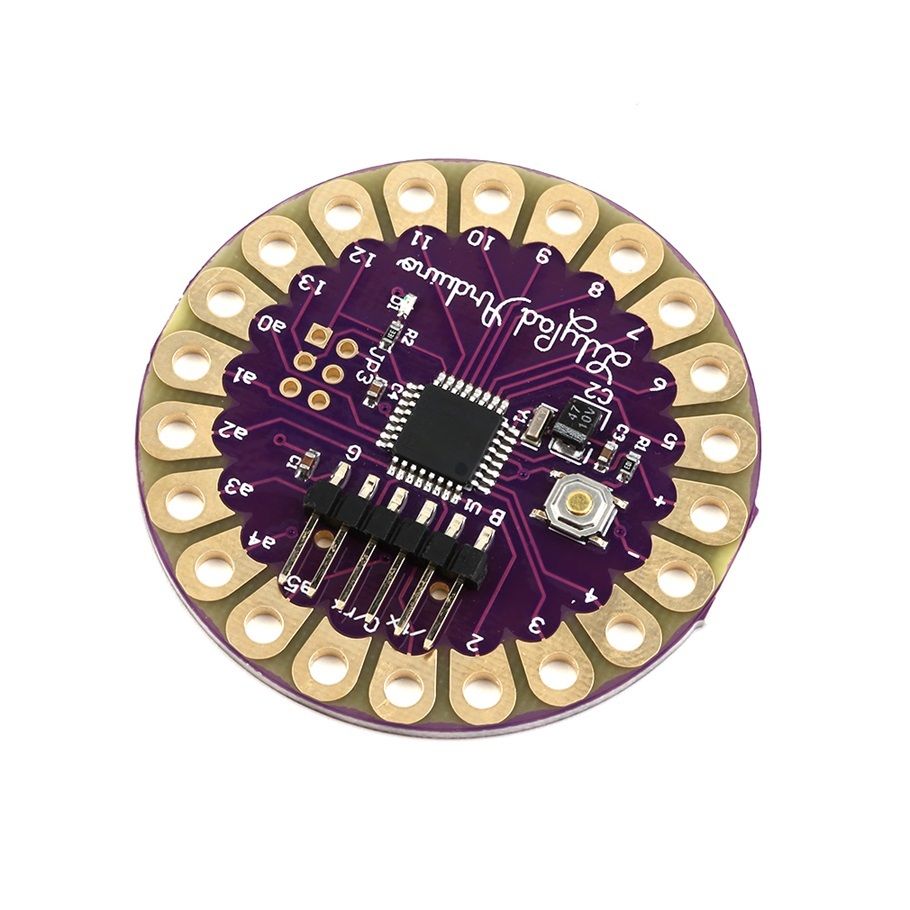

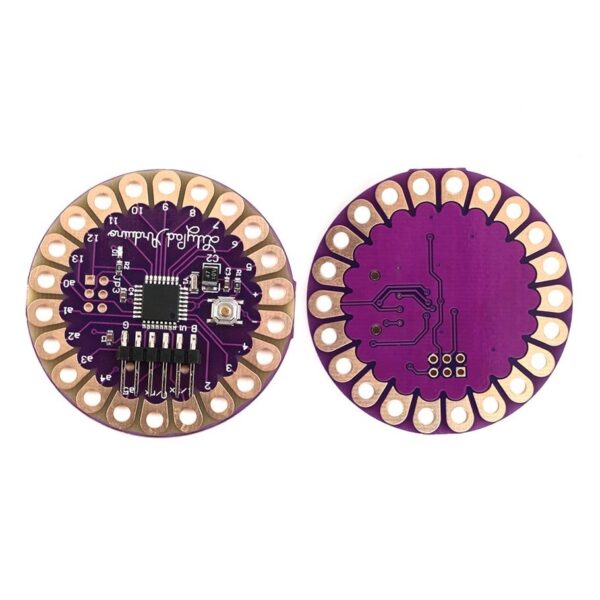

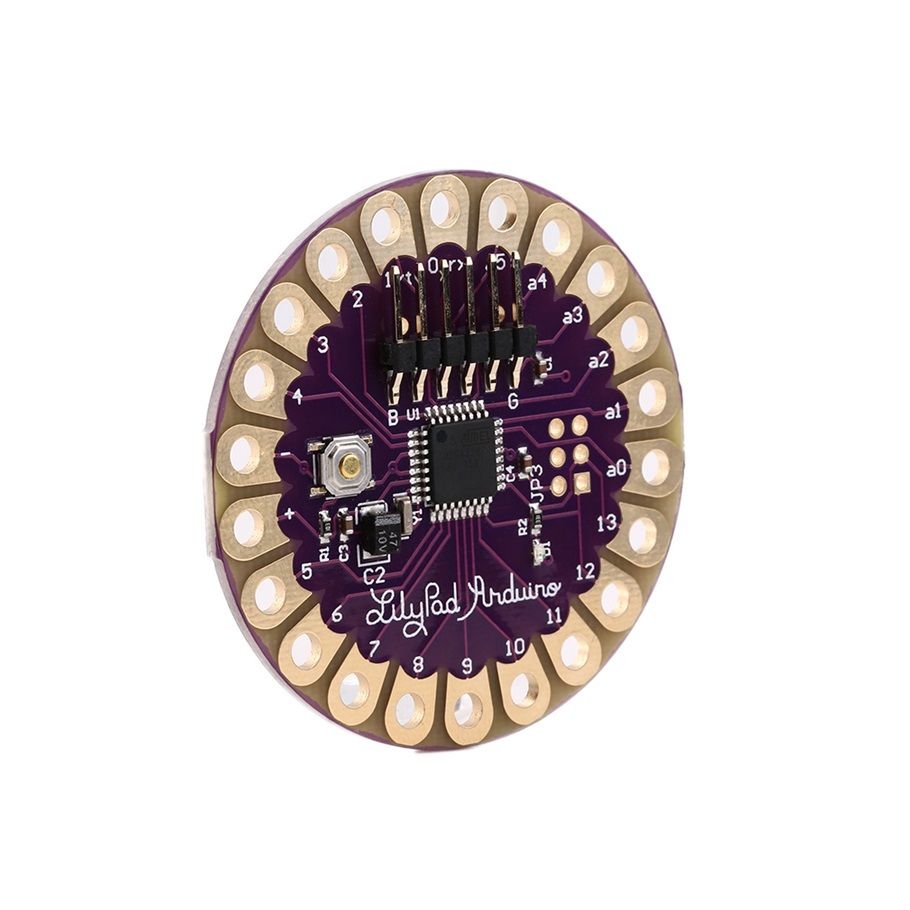

El LilyPad Iduino es una placa electronica diseñado para llevar encima y correos textiles. Se puede coser a la tela y se monta de manera similar fuentes de alimentación, sensores y actuadores con el hilo conductor.
El LilyPad Iduino se puede programar con el software.
El ATmega328V en el LilyPad viene precargado con un cargador de arranque que le permite subir de nuevo código con el software. También puede pasar por alto el gestor de arranque y programar el ATmega a través del ICSP (In-Circuit Serial Programming) cabecea.
El LilyPad sólo debe ser programado con versiones de software 0010 o superior. Se puede programar con las versiones anteriores, pero todas las funciones relacionadas con el tiempo se desconectará (haciendo que el doble de lento como debe ser).
Advertencia: No encienda el LilyPad con más de 5,5 voltios, o conecte la fuente al revés: se le matas.
328 Placa base;
El terminal de entrada / salida digital de E / S digital, un total de 0 ~ 13;
El terminal de entrada / salida de los módulos de E / S analógicas, un total de 0 ~ 5;
Apoyar la función de descarga de ISP;
Apoyar a los terminales TX / RX;
Apoyar a los terminales Aref;
Apoyar los seis grupos de terminales (PWM Pin11 PIN10, pin9, PIN6 y PIN5, responsables);
El voltaje de entrada: 3,3 V DC;
El uso de Atmel Atmega328V – 20 pu microcontrolador;
Presupuesto:
Microcontrolador: ATmega328V
Tensión de funcionamiento: 2.7 a 5.5 V
Voltaje de entrada: 2.7 a 5.5 V
Digital I / O Pins: 14 (de los cuales 6 proporcionan salida PWM)
Pines de entrada analógicas: 6
Corriente continua para Pin I / O: 40 mA
Memoria Flash: 16 KB (de los cuales 2 KB utilizado por el gestor de arranque)
SRAM: 1 KB
EEPROM: 512 bytes
Velocidad de reloj: 8 MHz
