Descripción

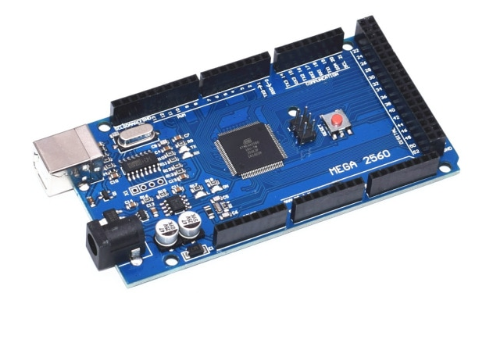

Arduino Mega es un ATmega2560 como el núcleo del desarrollo del microcontrolador abordo, tiene 54 grupos de E / S digital de entrada / salida final (14 de los cuales el grupo PWM salida), 16 grupos de simulación de entrada, 4 grupos de UART ), Utilizando un oscilador de cristal de 16 MHz. Al igual que con bootloader, puede directamente a través de USB para descargar el programa sin otro programador externo.
La parte de la fuente de alimentación se puede seleccionar mediante una fuente de alimentación USB, o utilizar un adaptador de CA a CC como fuente de alimentación externa y batería.
Debido al código de código abierto, y utilizando el concepto de Java (plataforma cruzada) del entorno de desarrollo de lenguaje C, hacer el módulo periférico y la aplicación de rápido crecimiento. La razón principal y atraer al artista que utiliza puede ser rápidamente el uso de lenguaje y Flash o Procesamiento … Software, comunicación, hacer las obras multimedia interactivas. El desarrollo de la interfaz IDE basado en el principio de código abierto, le permite utilizar la descarga gratuita en la monografía, la enseñanza de la escuela, el control del motor, obras interactivas, etc.
Diseño de la fuente de alimentación
El sistema de fuente de alimentación de Mega tiene dos clases de opciones, fuente de alimentación directa del USB o fuente de alimentación externa. La conmutación automática alimentará la fuente.
La fuente de alimentación externa puede elegir AC-to-DC adaptador o batería, la tabla de control de rango de voltaje límite para el 6V ~ 12V, pero si el voltaje de alimentación es inferior a 6V, puerto I / O no puede proporcionarse a la tensión de 5V.
La operación de la fuente de alimentación para 6.5 ~ 12V, recomienda la energía para el 7V o 12V.
