Módulo De Controlador de motor gradual TB6612FNG L298N

$2.000 iva

Hay existencias

SKU: MCL458368668 Categorías: ,

Descripción

El controlador tb6612fng motor puede controlar hasta dos motores DC a una corriente constante de 1.2 A (pico 3.2 A ). Dos señales de entrada (IN1 e IN2) se pueden utilizar para controlar el motor en uno de los cuatro modos de función-CW, CCW, freno corto y parada. Las dos salidas de motor (A y B) pueden ser controladas por separado, la velocidad de cada motor se controla a través de una señal de entrada PWM con una frecuencia de hasta 100 kHz. El STBY PIN debe ser sacado de alto para sacar el motor del modo de espera.

Tensión de alimentación lógica (VCC) puede estar en el rango de 2.7 – 5.5 VDC, mientras que la fuente del motor (VM) se limita a un voltaje máximo de 15 VDC. La corriente de salida se clasifica hasta 1.2 A por canal (o hasta 3.2 A para un corto, solo pulso).

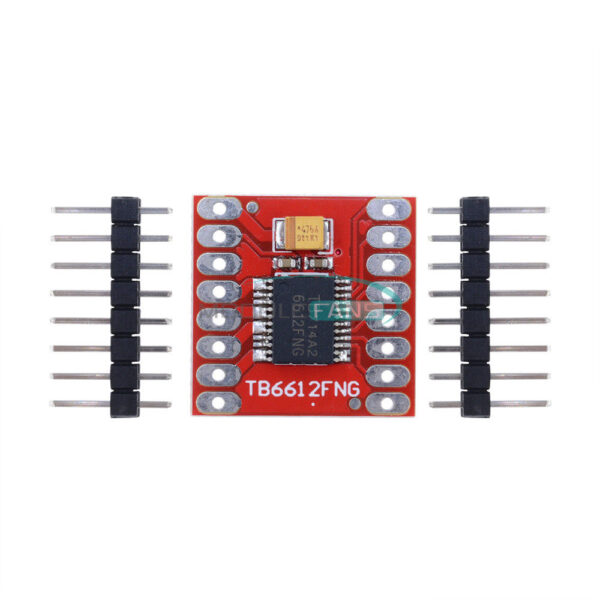

La placa viene con todos los componentes instalados como se muestra. Los condensadores de desacoplamiento se incluyen en ambas líneas de suministro. Todos los pines de los TB6612FNG están están dispuestos de modo que los pines de entrada están en un lado y los pines de salida están en el otro.

Características:

– Tensión de alimentación: vm = 15 V máx., VCC = 2.7-5.5 V
– Corriente de salida: IOUT = 1.2a (media)/3.2a (pico)
– Control de espera para ahorrar energía
– CW/ccw/freno corto/parada de control de motor modos
– Circuito de Desconexión térmica integrada y circuito de detección de tensión baja
– Todos los pines del tb6612fng roto hasta 0.1 “pines espaciados
– Condensadores de filtrado en ambas líneas de suministro
– Dimensiones: 0.8×0.8”

Paquetes incluye:
1 controlador de motor dual 1A TB6612FNG
