Descripción

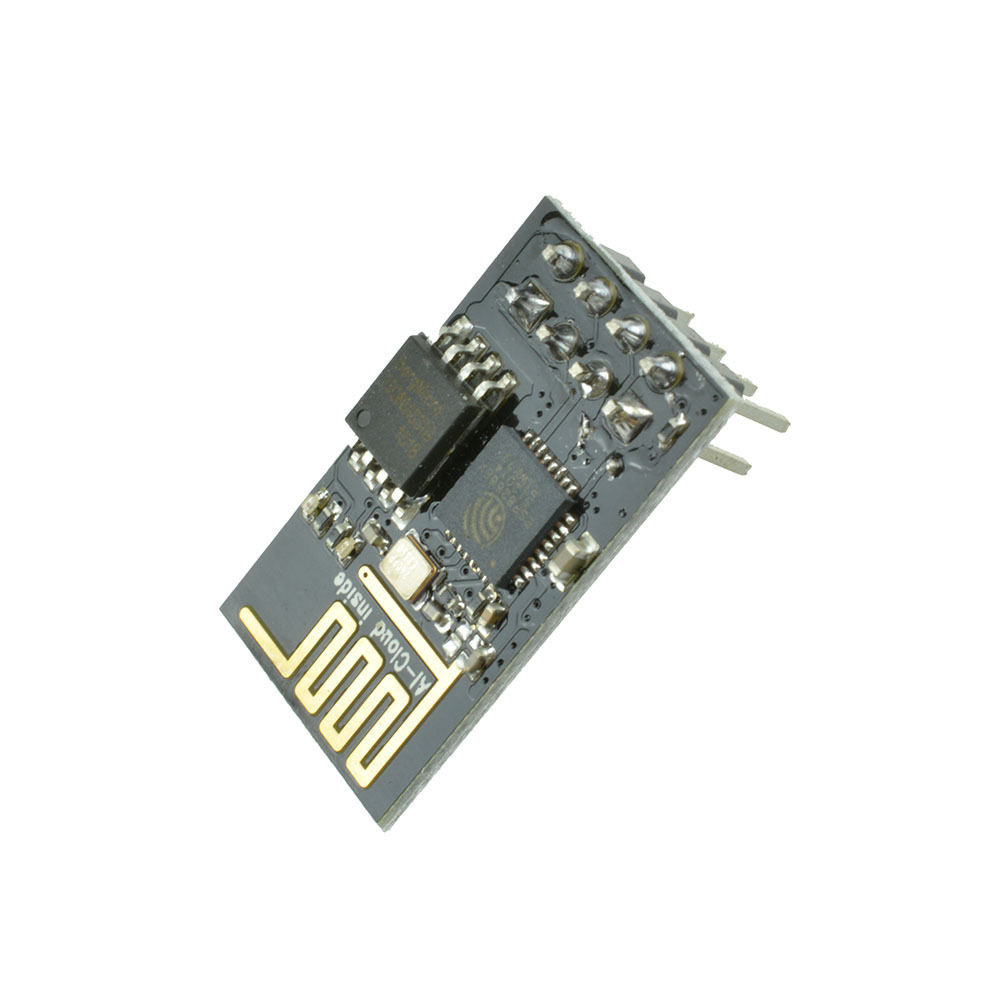

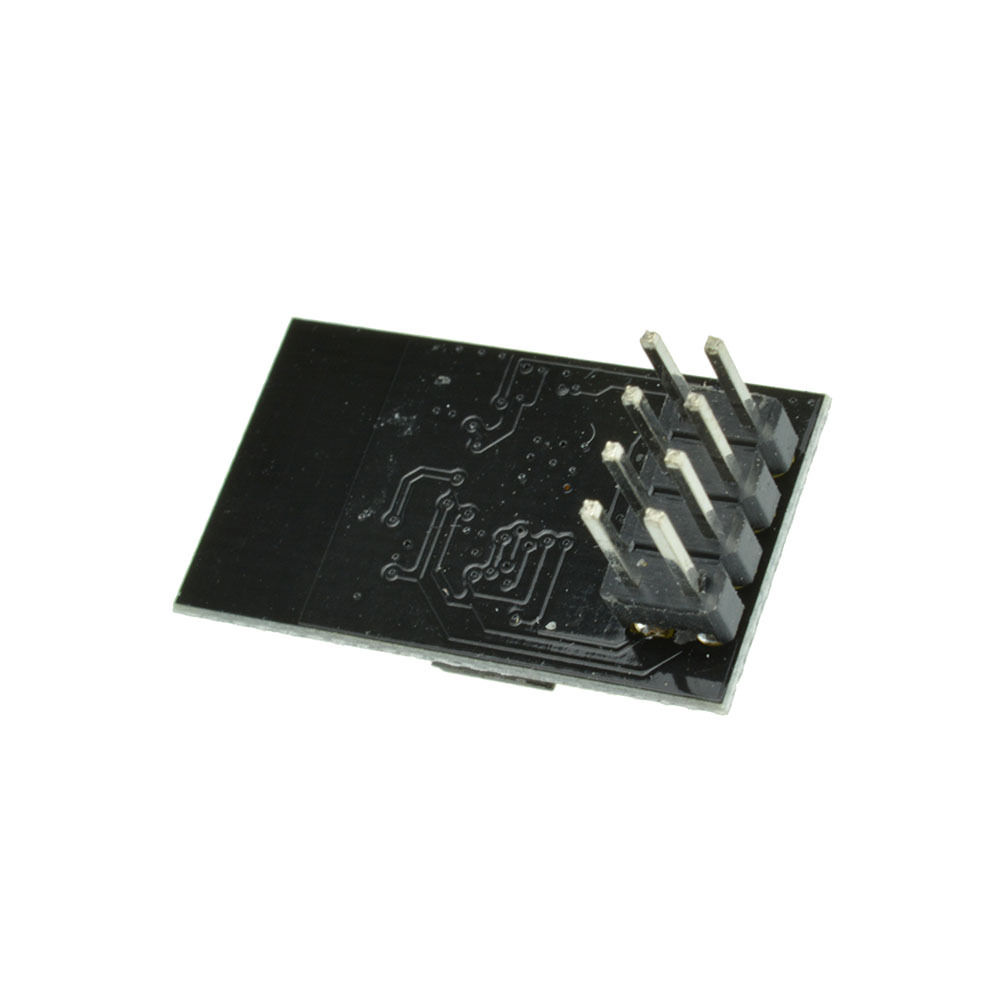

ESP8266
ESP8266 es un chip altamente integrado diseñado para las necesidades de un nuevo mundo conectado. Ofrece una solución de red Wi-Fi completa y autónoma, que permite alojar la aplicación o descargar todas las funciones de red Wi-Fi desde otro procesador de aplicaciones.
ESP8266 cuenta con potentes capacidades de procesamiento y almacenamiento integrados que le permiten integrarse con los sensores y otros dispositivos específicos de la aplicación a través de sus GPIO con un mínimo desarrollo inicial y una mínima carga durante el tiempo de ejecución. Su alto grado de integración en el chip permite un mínimo de circuitos externos, y toda la solución, incluyendo el módulo de front-end, está diseñada para ocupar un área mínima de PCB.
SDIO 2.0, SPI, UART
Paquete QFN de 32 patillas
Interruptor RF integrado, balun, 24dBm PA, DCXO y PMU
El procesador RISC integrado, la memoria on-chip y las interfaces de memoria externa
Procesadores integrados de MAC / banda base
Gestión de Calidad de Servicio
Interfaz I2S para aplicaciones de audio de alta fidelidad
Reguladores lineales de baja caída para todos los suministros internos
Arquitectura propietaria de generación de reloj libre de espurios
Motores WEP, TKIP, AES y WAPI integrados
Soluciones
Soporta APSD para aplicaciones VoIP óptimas
Algoritmo patentado de cancelación de ruido espurio para la integración en aplicaciones SOC
Soporta interfaz de coexistencia Bluetooth
RF autocalibrado para garantizar un rendimiento óptimo en todas las condiciones de funcionamiento
Sintonización de fábrica cero
No hay componentes de RF externos
Presupuesto
802.11 b / g / n
Wi-Fi Direct (P2P), soft-AP
Pila de protocolos TCP / IP integrada
Interruptor TR integrado, balun, LNA, amplificador de potencia y red de coincidencia
PLLs integrados, reguladores, DCXO y unidades de administración de energía
+ 19.5dBm de potencia de salida en modo 802.11b
Corriente de fuga de <10uA
CPU de 32 bits de baja potencia integrada podría ser utilizada como procesador de aplicaciones
SDIO 1.1 / 2.0, SPI, UART
STBC, 1 x 1 MIMO, 2 x 1 MIMO
A-MPDU & A-MSDU agregación & 0.4ms intervalo de guardia
Despierta y transmite paquetes en <2ms
Consumo de energía en espera de <1.0mW (DTIM3)
Ayude a su desarrollo más fácil.
